[学士]某9层框架办公楼毕业设计(含计算书、建筑结构设计图)
该资料为:[学士]某9层框架办公楼毕业设计(含计算书、建筑结构设计图)
本项目为9层钢筋混凝土框架结构体系,占地面积约为960.96平方米,总建筑面积约为8811.84 平方米;层高3.6m,平面尺寸为18.3m×52.0m。采用桩基础,室内地坪为±0.000m,室外内高差0.6m。
内容包括:
计算书:
1.绪论
2.结构设计
共91页。
该资料包含:

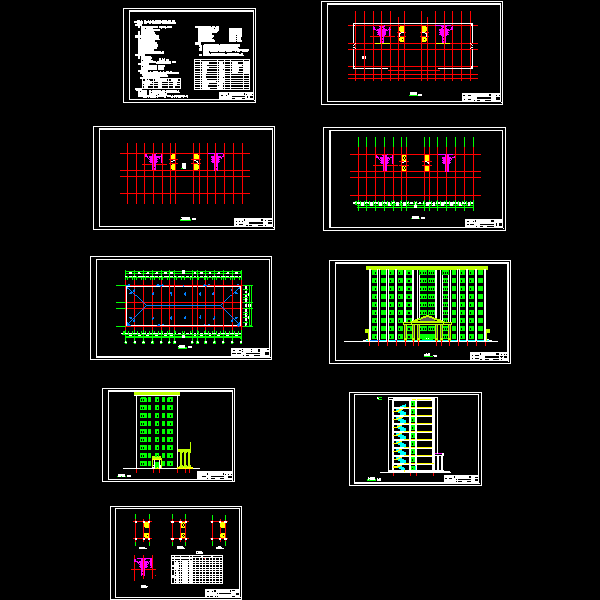

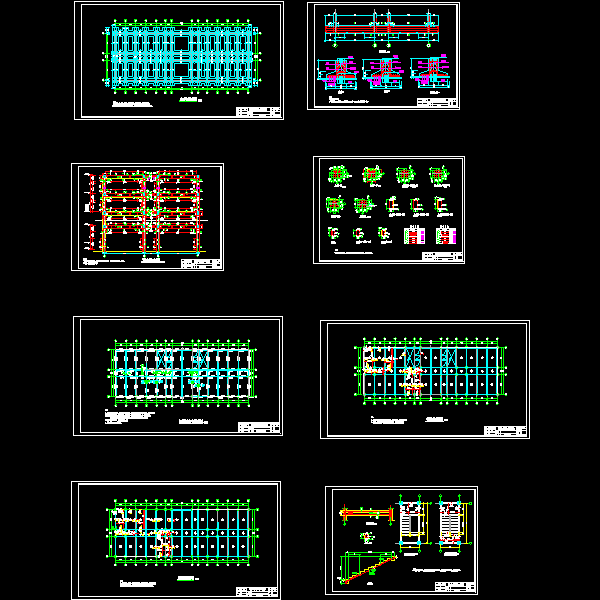

设计说明及目录、平面图、立面图、剖面图、楼梯、卫生间建筑详图及门窗表、基础平面布置图、基础配筋详图、框架配筋图、梁柱截面详图、结构平面布置图、楼面板配筋详图、屋面板配筋详图、楼梯配筋详图共17张图纸。


建筑设计图纸终搞.dwg
建筑设计图纸终搞.dwg
毕业设计结构.dwg
毕业设计结构.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-4-2 19:42:24上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在办公建筑专区发帖交流相关知识。
