一份临街框架商住楼毕业设计方案(施工组织设计、建筑结构设计CAD图纸)

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

[学士]某临街框架商住楼毕业设计(含计算书、施工组织设计、建筑结构设计图)
该资料为：[学士]某临街框架商住楼毕业设计(含计算书、施工组织设计、建筑结构设计图)
(1)、工程名称：某框架商住楼一榀框架
(2)、附件详情：建筑总高19.5m，共6层，室内外高差为0.45m，底层高4.5m，其余各层高3.0m，具体情况可参见结构平面布置图。
(3)、温度：夏季月平均气温33摄氏度，最高气温40摄氏度，冬季月平均气温10摄氏度，最低气温－2摄氏度。
(4)、拟建地的基本雪压 So=0.45N/平方米,基本风压 W0＝0.35 N/平方米，地面粗糙度为B类。
内容包括：
计算书：
第一节 结构布置及计算简图
第二节　荷载统计
第三节　竖向荷载计算
第四节　水平荷载计算
第五节　内力组合
第六节　框架梁柱设计
共72页。
该资料包含：
建筑设计说明、平面图、立面图、屋顶排水图、基础结构配筋图、梁配筋图、柱配筋图、框架配筋图共16张图纸。
另含施工组织设计。

11.dwg

jcpm.dwg

pl1.dwg

pl2.dwg

pl6.dwg

pl梁配筋图例.dwg

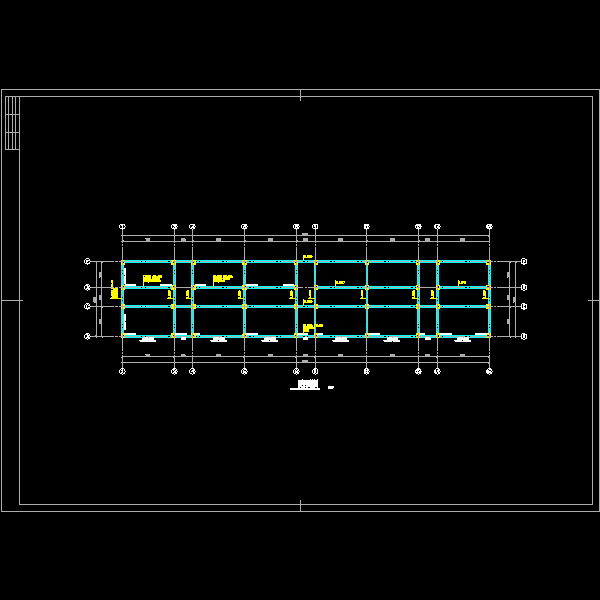

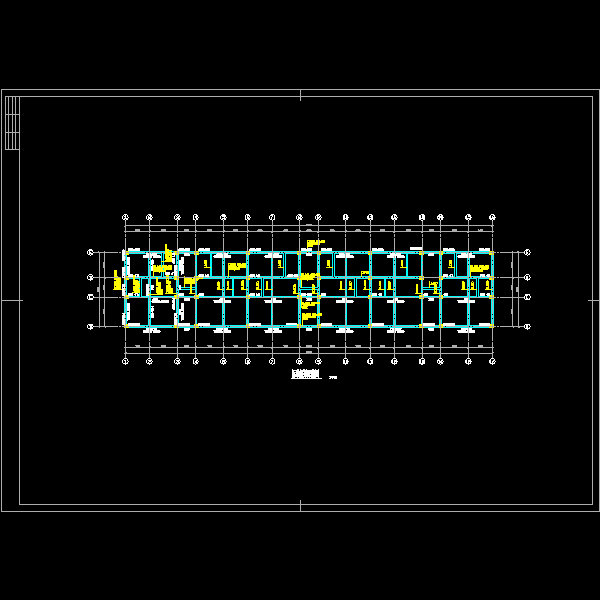

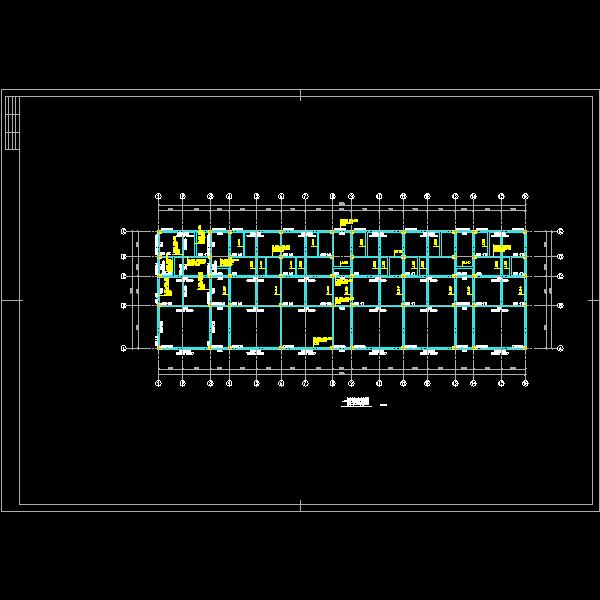

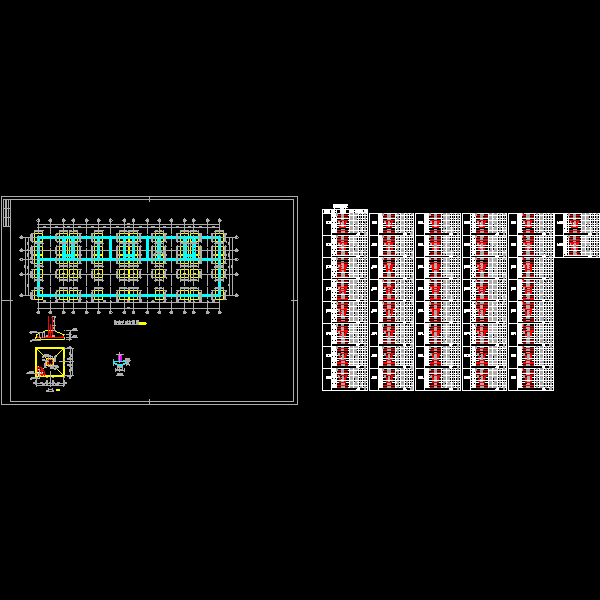

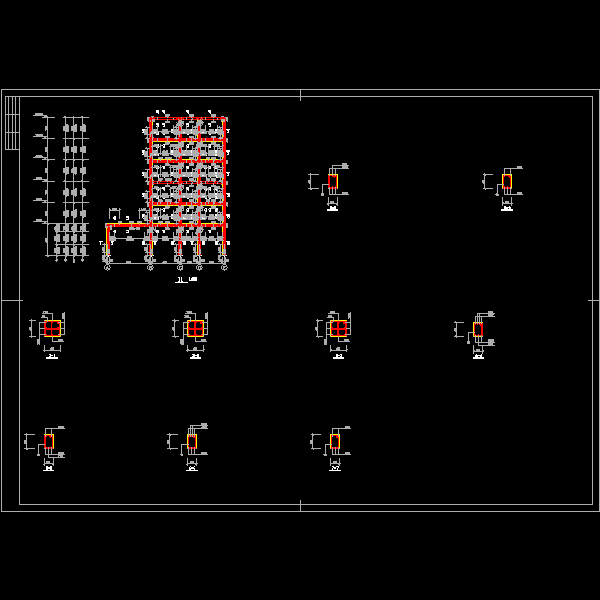

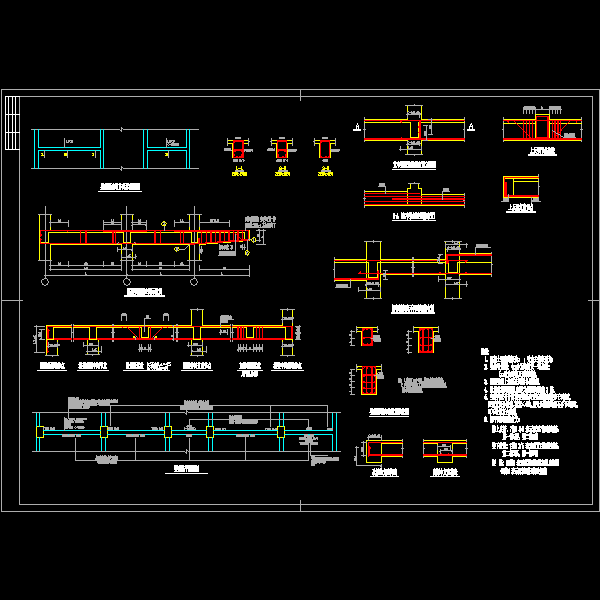

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-4-2 17:27:45上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在商业建筑专区发帖交流相关知识。
