一份21米X84米门式刚架结构毕业设计方案CAD图纸

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

[学士]某21米X84米门式刚架结构毕业设计图
该资料为：[学士]某21米X84米门式刚架结构毕业设计图
该项目为单层的门式刚架结构，跨度为21米，柱距为6米。
抗震设防烈度为6度
基本风压：0.45KN/平方米
该资料包含：
结构设计说明、基础平面布置图及基础详图、基础柱脚平面布置图、刚架结构 、刚架结构详图、墙梁布置图、结构构件布置示意图、山墙刚架柱结构详图、雨篷详图共12张图纸。

2

3

4

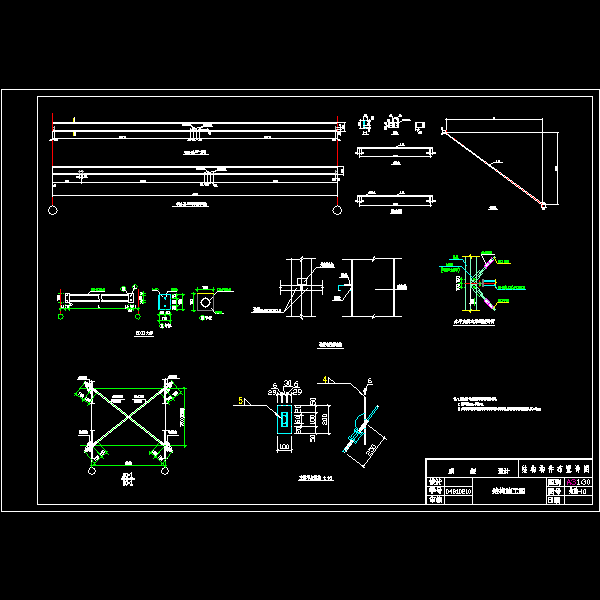

冷弯薄壁槽钢墙梁施工图10(修改后).dwg

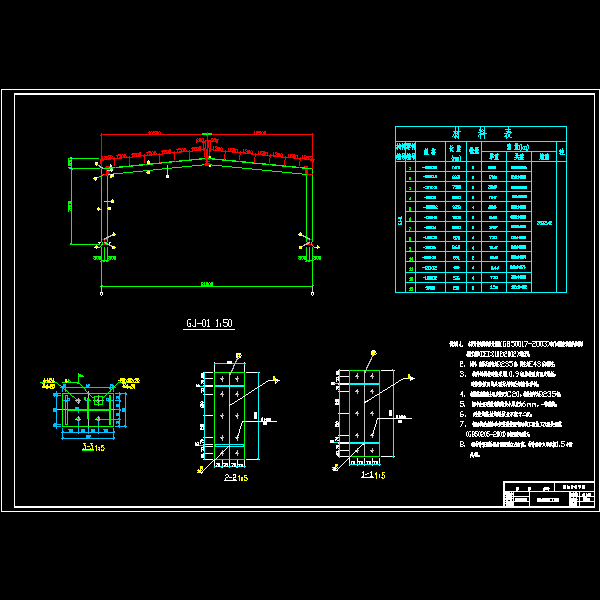

刚架结构详图05（修改后的）.dwg

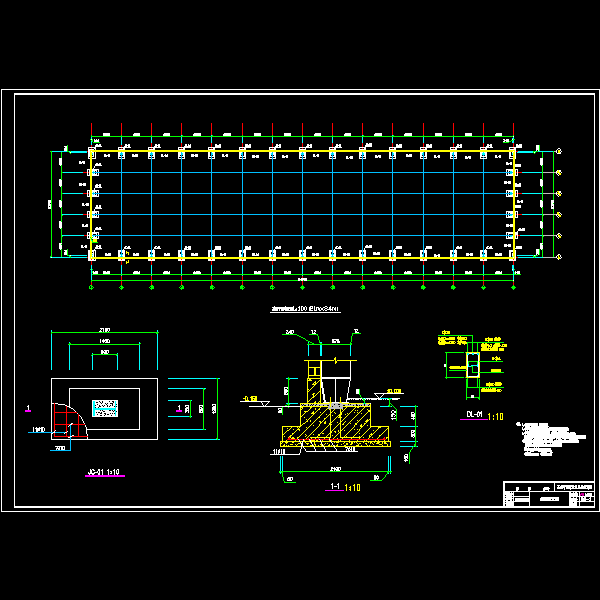

基础平面布置图01（修改后的）.dwg

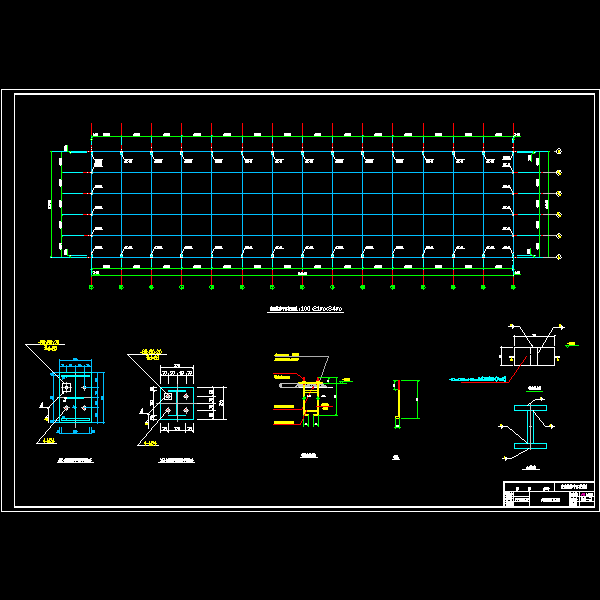

基础柱脚平面布置图02（修改后的）.dwg

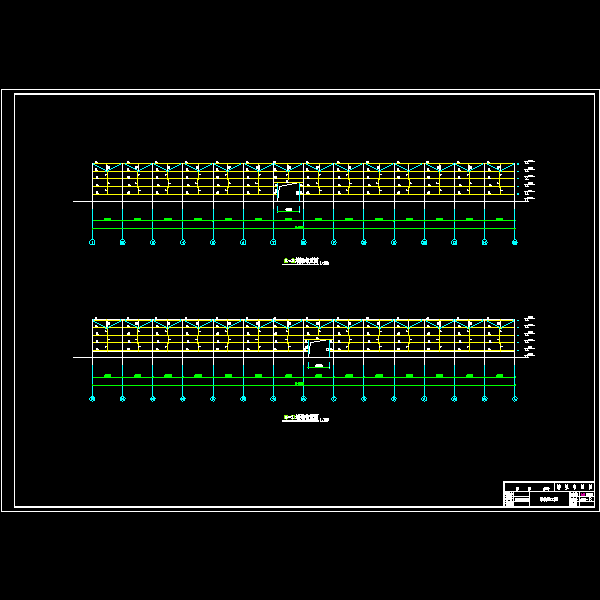

墙梁布置图08(修改后的).dwg

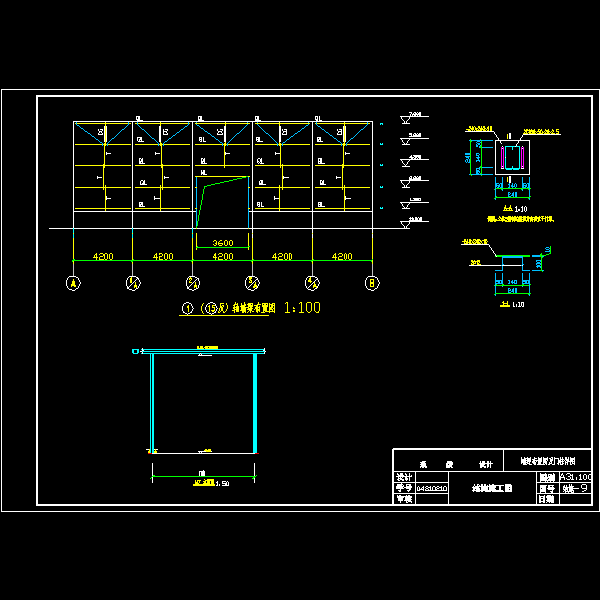

墙梁布置图09(修改后的).dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
