[CAD施工图]一份起重机械维修厂车间毕业设计方案(钢结构门式刚架)

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

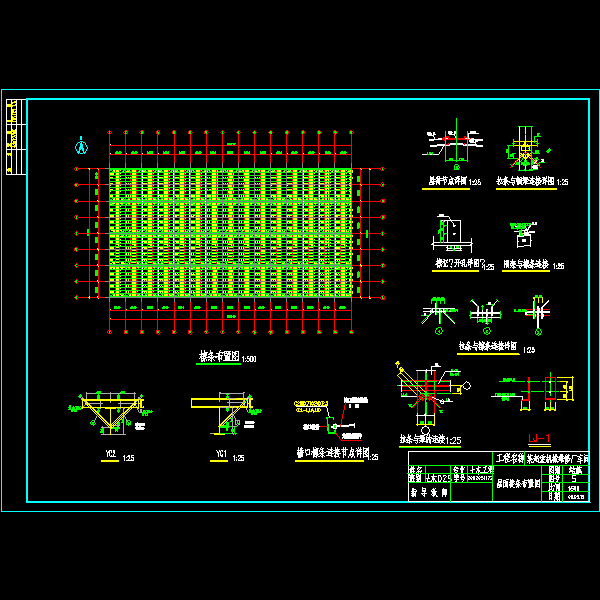

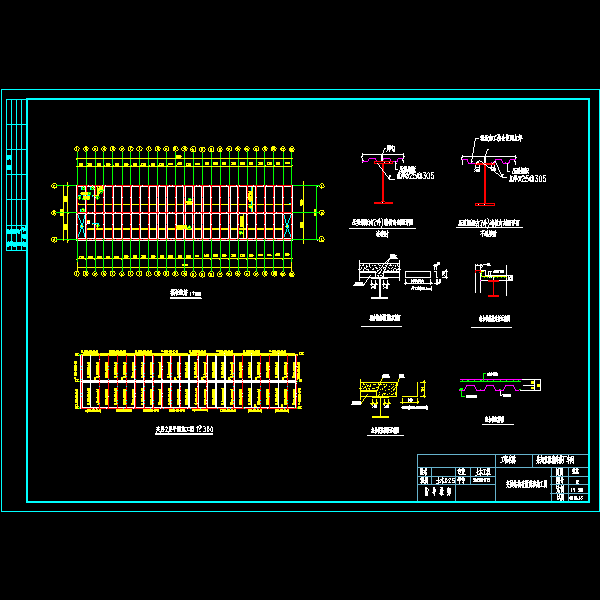

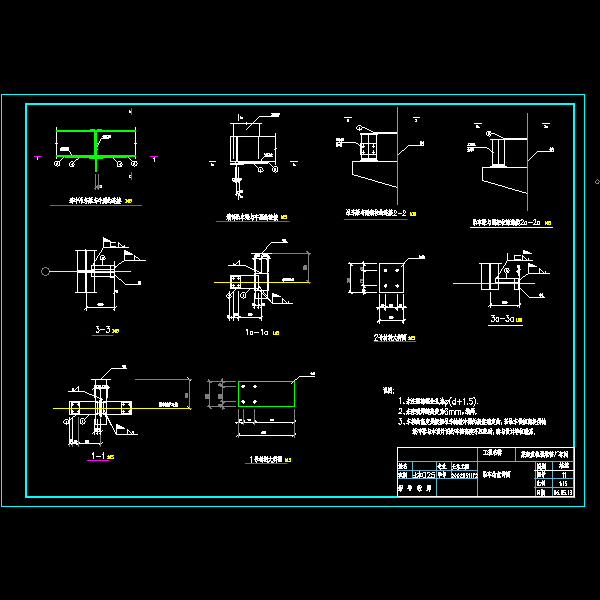

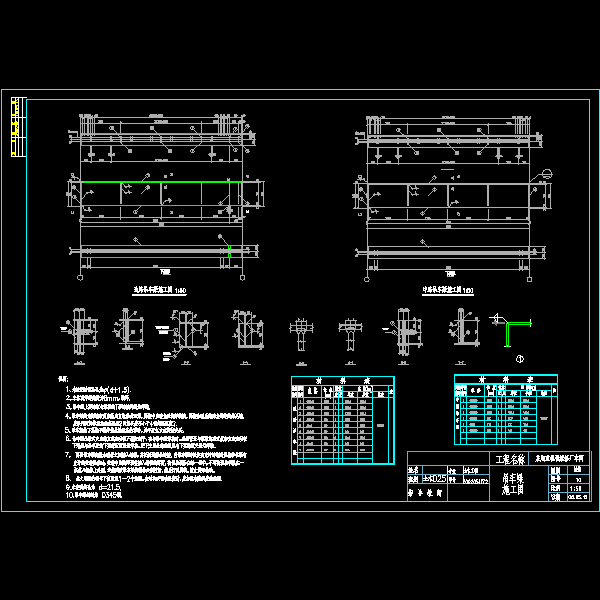

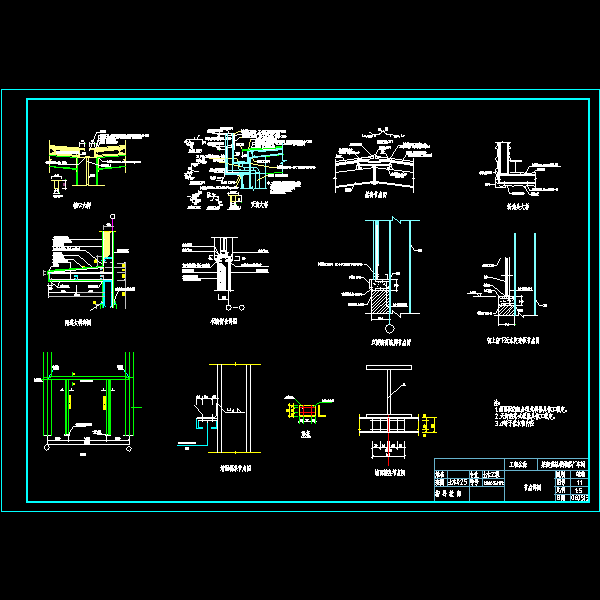

[学士]某起重机械维修厂车间毕业设计 　　该资料为：[学士]某起重机械维修厂车间毕业设计 　　该资料为一新建的维修厂维修车间,为一全钢结构门式刚架轻型厂房。车间长120m，宽2X32m。 　　基本风压0.40KN/平米 　　厂房设4.5×4.8大门4个，门上有挡雨棚，外挑1500㎜。 　　在第①②轴线间有一标高为3.5m的夹层，用钢柱支撑，上部荷载标准值为3.0KN/平米 　　车间内设桥式吊车一辆，软钩，吊车工作级别位A3（轻级工作制），具体参数如下：起重量Q=20t。 　　结构几何尺寸：64米*120米 　　内容包括： 　　1.计算书： 　　第一章 绪论 　　第二章 结构设计 　　第三章 应用结构力学求解器计算的内力 　　第四章 刚架设计部分 　　第五章 次结构的设计 　　第六章 维护结构的设计 　　第七章 牛腿与吊车梁的设计 　　第八章 基础的设计 　　第九章 夹层设计 　　第十章 编制目的与依据 　　第十一章 附件详情及特点8 　　第十二章 总工程量 　　第十四章 主要项目施工方案 　　……共135页。 　　2.图纸：建筑立面图、一层平面图、屋面排水布置图、基础布置图、基础和地圈梁施工图、锚栓布置图、柱布置图、刚架施工图、屋面檩条布置图、厂房立面檩条布置图、支撑布置图、吊车布置图、吊车梁施工图、吊车结点详图、节点详图、夹层结构布置图和施工图、夹层二楼平面布置图及组合板施工图、夹层楼梯图、屋面支撑布置图、吊装示意图、施工进度表共20余张图纸。 　　

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
