一份冰蓄冷空调机房工程系统设计CAD施工方案图纸

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：工业建筑
• 建筑面积：6000平方米
• 图纸设计深度：施工图
• 参考图纸：8张
• 图纸年代：近代
• 设计内容：冷热源,机房,其它
• 冷热源：蓄冷（热）系统
• 项目地址：上海

附件详情

一、附件详情：

本项目为上海一个工厂的改造工程，该项目为办公楼建筑，舒适性中央空调总面积约6000M2，现已有空调末端。制冷机房内原有四台制冷量为256KW冷水机组，已使用多年运行费用高，原有制冷机组夏季已不能满足空调要求。结合上海市电价政策，通过经济技术比较，将原有冷水机组拆除改用冰蓄冷系统。

二、蓄冷系统设计：

选用2台制冷量为100RT的螺杆式冷水机组做双工况主机，蓄冰设备选用BAC蓄冰盘管TSU-476M2台，总有效蓄冰量为952RTh。该项目蓄冰空调系统采用双工况主机与蓄冰槽串联，制冷主机上游形式，一次侧供回水温度为3.5/10.5°C,冷冻水侧供回水温度为7/12°C。乙二醇系统通过板式换热器冷却空调冷冻水。对于乙二醇系统，利用高位膨胀水箱给乙二醇系统补液定压,定压点设置在乙二醇水泵的吸入口；对于空调冷冻水系统,利用高位膨胀水箱补水定压，同时在水箱旁设置软化水装置...

平面设备布置图

空调系统机房侧乙二醇及冷冻水系统原理图

平面基础图及排水沟图

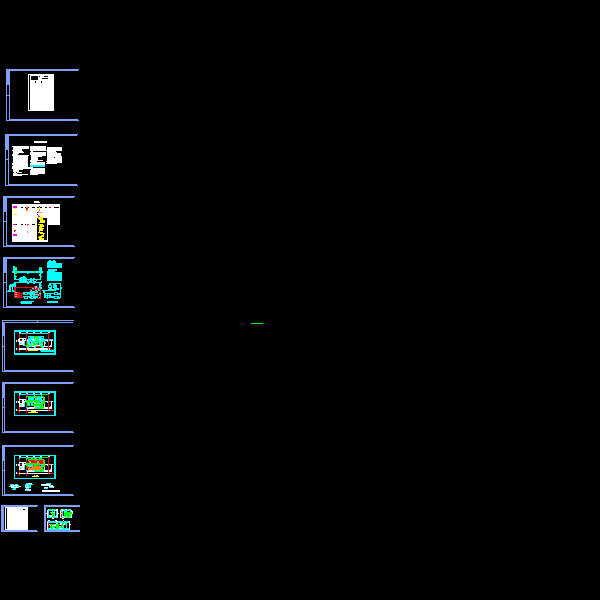

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
