[厂房建筑]经济开发区综合楼建筑施工CAD图纸（带效果图纸）

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 图纸设计深度：施工图
• 设计效果图：有

附件详情

该项目位于江宁经济开发区。占地19846平方米。本项目分两期实施，其中一期包括一栋四层厂房，一栋单层厂房，一栋六层办公楼及一栋五层综合楼，总建筑面积15067平方米。二期为两栋四层厂房，总建筑面积为9000平方米。
图纸内容：综合楼（含效果图），2#厂房 建筑施工 图

办公楼建筑高度为19.10m,建筑面积2070.78m2，该项目结构体系:六层框架结构,墙体均采用190厚加气混凝土砌块该资料不含二次装修,二次装修 设计方案 与设计院协商确定后,方可进行实施,以确保室内外图纸设计风格等方面的统一
公司综合楼按二级耐火等级,七度抗震设防,屋面按二级防水等级设计,建筑耐久年限为五十年

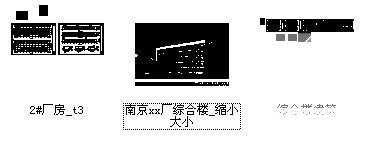

第 1 张图

第 2 张图

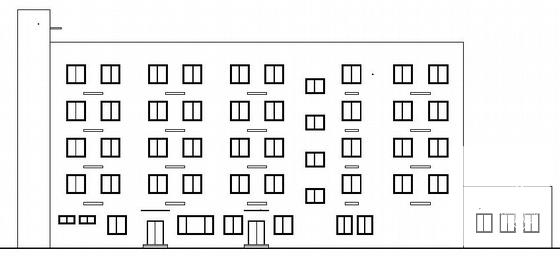

第 3 张图

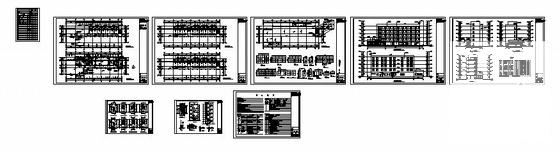

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
