乡卫生院3层综合楼建筑施工CAD图纸（附带效果图纸）

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 工程设计年代：近代.3
• 图纸设计深度：施工图
• 建筑设计面积：1258.3平方米
• 建筑高度：14.050m米
• 设计效果图：有

附件详情

该项目为河南省XX乡卫生院三层综合楼，
已建成投入使用，
该项目总建筑面积1258.3平米；
该项目地上二层，局部三层，建筑高度14.050m；
建筑建筑设计结构形式为砖混结构，
建筑结构的类别为二级，
合理使用年限为50年，
抗震设防烈度为六度，
耐火等级为二级。
这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、等，共8张图纸.还有一张效果图。
设计功能包括：被褥室、输液室、病房、候诊厅、中西药房、X光室等

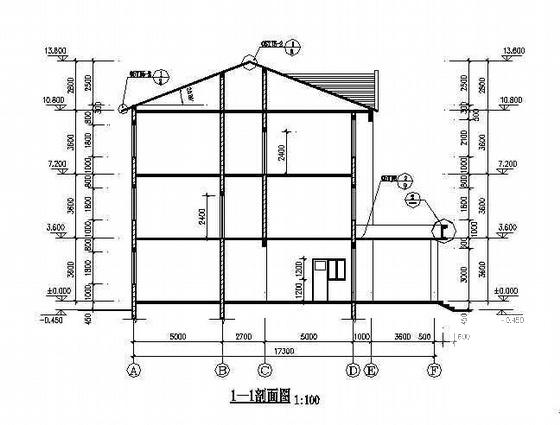

第 1 张图

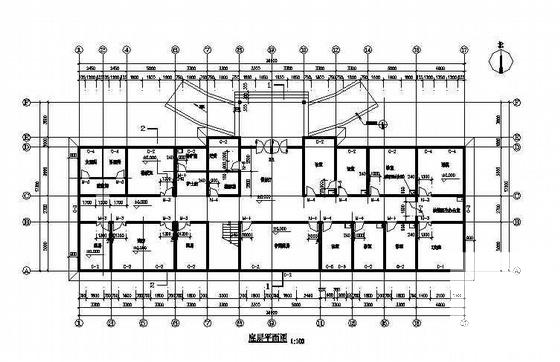

第 2 张图

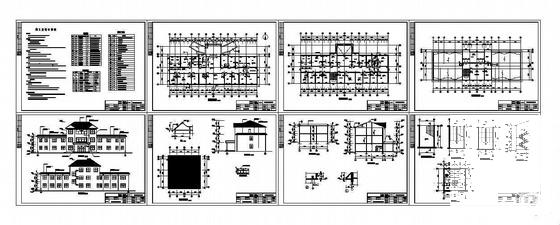

第 3 张图

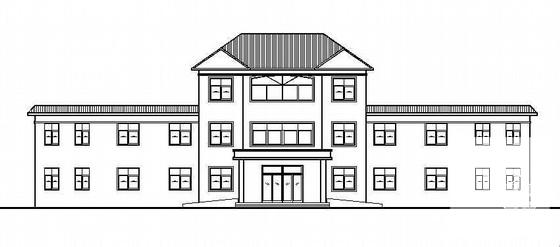

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
