一份恒茂·天鹅堡3层别墅给排水设计CAD施工图纸（dwg格式,4张）(管道水压试验)

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

以下是部分内容展示，详细请下载。

系统设计内容：

该项目单体设计内容包括室内给水系统、排水系统及灭火器配置系统；下沉式卫生间给排水管道布置用户自理；

给水系统：1.该项目给水系统采用市政管网下行上给；

2.该项目给水系统市政供水压力按不低于0.25MPa考虑；

3.水表采用旋翼卧式水表,水表口径与给水管道接口管径相同；

2.2.排水系统：1.该项目室内排水系统采用室内污、废水合流,最后污水经化粪池处理后由基地内污水管道排入小区污水管网;

2.化粪池的设计清掏周期为180天，污水停留时间为12小时，污水量为250升/(人·天)；

3.通气管采用伸顶通气管，坐便器采用自带水封的坐便器；

4.雨水管的布置及雨水斗选型详见建施图;室内空调冷凝水排入专用冷凝水管详建施；阳台雨水详建施……

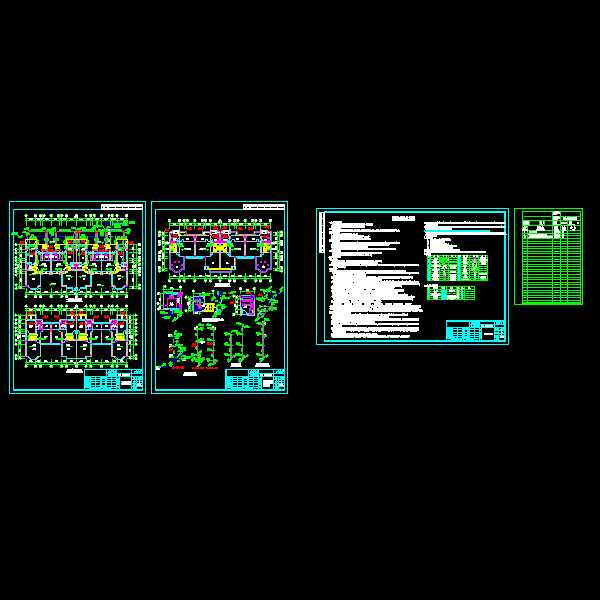

一层给排水部分平面图

三层给排水部分平面图

部分工程设计说明

部分位置详图

给排水管道安装设计说明

给排水系统图

管道水压试验安装设计说明

主要设备材料表
