[CAD]质工程公司15层现代风格办公楼设计方案(有效果施工图纸)

[复制链接]

0

主题

0

帖子

1538

积分

超级版主

Rank: 8Rank: 8

积分
1538
发表于 2020-1-30 23:08:55 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 办公楼类型:写字楼
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 图纸设计深度:施工图
  • 项目所在地:河南
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:JPG,天正建筑CAD 7.0,CAD2000
  • 建筑设计面积:18830平方米
  • 占地面积:1450平方米
  • 容积率:5.6平方米
  • 建筑密度:43.1%
  • 绿化率:15.0%
  • 建筑高度:56.1m
  • 地上层数:15层
  • 地下层数:1层
  • 地下室建筑设计面积:1850平方米
  • 设计效果图:有

附件详情

项目名称:河南省xx司办公楼
用地位置:金水xxxxx号
总占地面积:3359.8m2
建设占地面积:3359.8m2
总建筑设计面积:20680.0m2
知名地产面积:507.8m2
地上总建筑设计面积:18830.0m2
容积率:5.6
地下总建筑设计面积:1850m2
建筑基底面积:1450.0m2
道路广场占地面积:902.0m2
覆盖率:43.1%
绿化率:15.0%
停车位(地上/地下):6/33
建筑性质:办公楼
层数(地上/地下):15/1
设计使用年限:50年
建筑类别:一类
建筑耐火等级:一级
结构类型:框架+剪力墙
抗震设防烈度:7
人防工程等级:6

该用地建设占地面积为3359.8平方米,用地东、西、北向为多层建筑。1、主体居于用地中央,形成前广场,办公人员由主、次入口进入。
2、裙房为三层的集中式对外办公,内设三跑梯层层通达。
3、设备用房与停车场在地下一层,主体地下室设一个防爆单元的人防工程。
六、单体设计:
1、主楼15层,办公入口1-二层为大堂, 4-17层为办公,1-3层裙房为集中办公,总高56.1米。
2、四层至十五层为自用办公,不仅内部空间可以灵活分隔,而且原空中连廊处的门洞又形成空气对流,同时局部的空中花园又引入绿色办公概念。


办公楼设计风格 - 1
第 1 张图

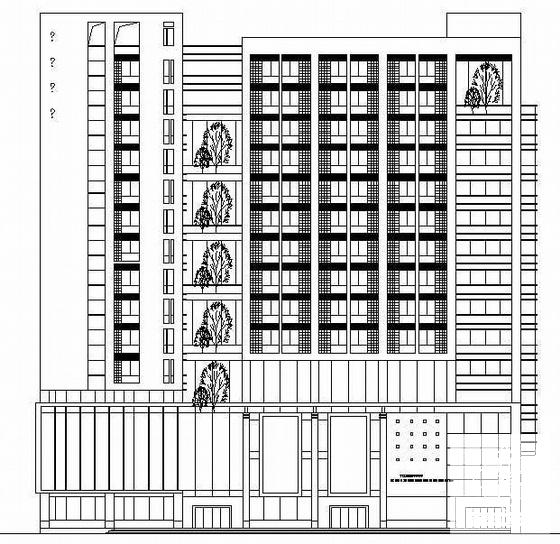

办公楼设计风格 - 2
第 2 张图

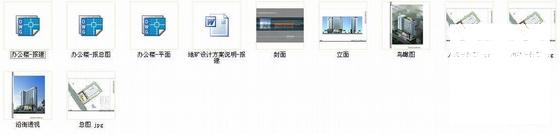

办公楼设计风格 - 3
