一份钢框架结构节点详细图纸dwg格式CAD施工图纸(民用建筑设计)

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业
• 图纸设计深度：施工图
• 民用建筑设计使用年限：25年
• 建筑结构形式：钢结构
• 结构安全等级：二级
• 抗震设防烈度：7度抗震
• 风压：0.40kN/平方米
• 雪压：0.45kN/平方米
• 参考图纸：18张
• 图纸年代：近代

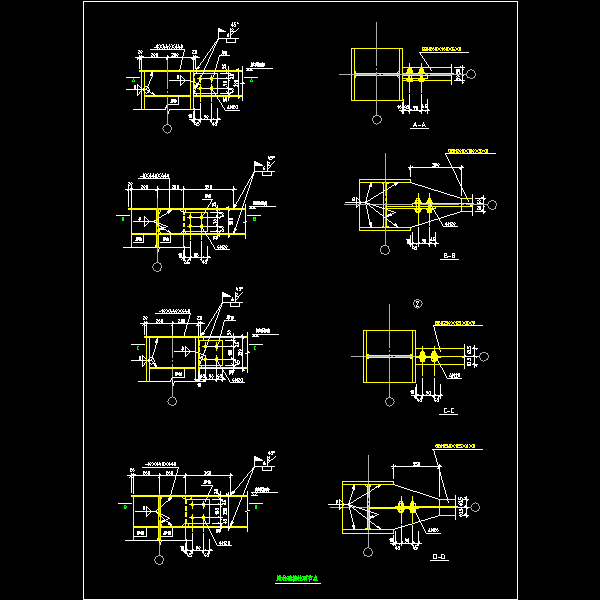

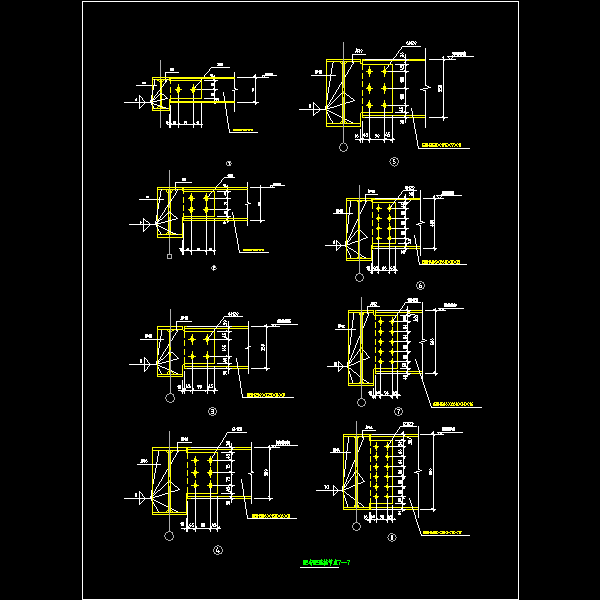

155.梁与梁连接节点（一）.dwg

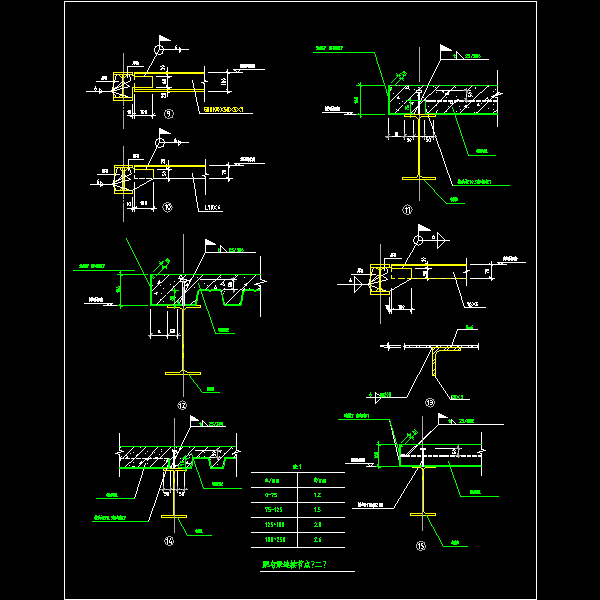

156.梁与梁连接节点（二）.dwg

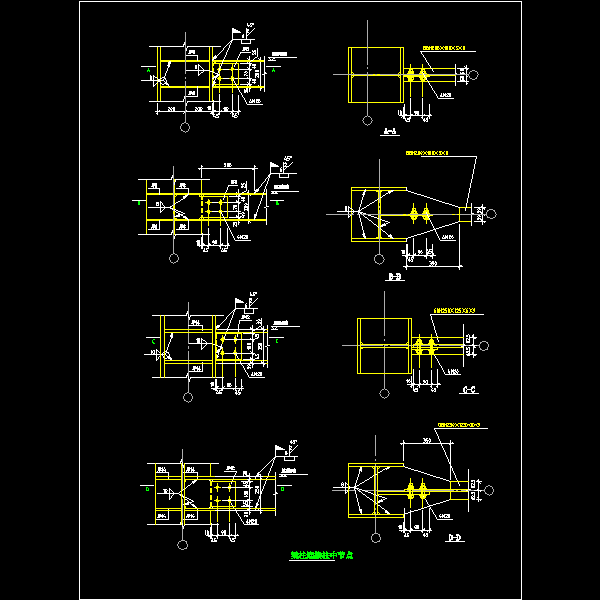

157.梁柱连接柱中节点.dwg

158.梁柱连接柱顶节点.dwg

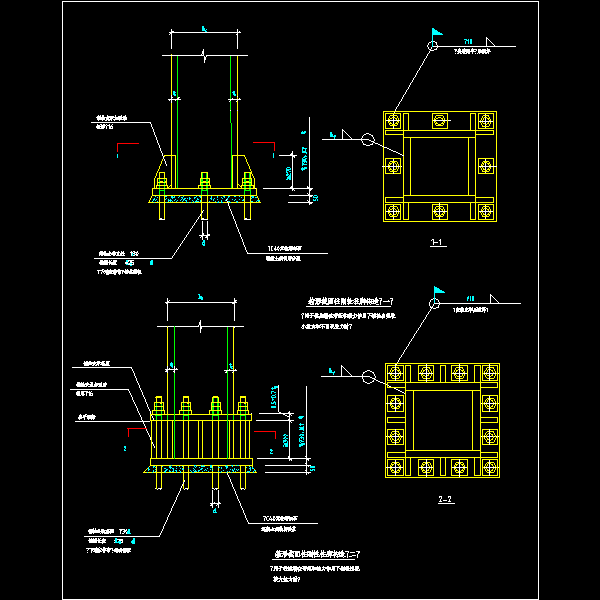

159.箱形截面柱刚性柱脚构造.dwg

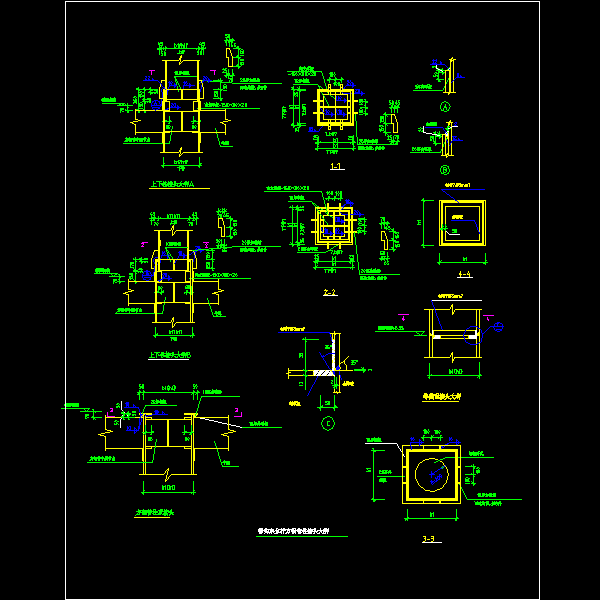

160.带约束拉杆方钢管柱接头大样.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
