附件设计说明：有
-
建筑类别：办公,科研,医疗
-
建筑高度类型：多层建筑
-
建筑设计面积：9320.30平方米
-
建筑地上层数：4层
-
图纸设计深度：施工图
-
参考图纸：17张
-
设计年代：近代
-
设计内容：空调,通风,防排烟,其它
-
冷热源：空气调节器
-
空调系统：空气-水系统,制冷剂系统
-
送风方式：散流器送风
-
节点大样：风机盘管,管道支吊架
-
项目所在地：陕西
一、项目概要：
该项目位于陕西省，是一个多层技术办公大楼建筑项目，地上4层，总建筑面积约9320.30平方米，建筑高度18.45米。
图纸内容主要包含设计施工说明，主要设备材料表及图例，事故排风系统控制原理图，风机安装大样及基础详图，加压送风系统图，排烟系统图，多联机空调系统图，通风、空调平面图，空调冷媒、冷凝水管道平面图等...
二、空调系统：
1.冷热源：采用直流变频多联机智能化中央空调系统...
2.风系统：采用多联机系统加新风系统...
3.水系统：采用...
三、
通风防排烟
系统：
通风系统：
该项目所有的卫生间、淋浴室等所均采用低噪音吸顶式通风器排风换气，按10次/h换气计算。卫生间通风器连接支管设置止回阀。配电间设置机械通风系统，换气次数：5次/h...
防排烟系统：
该项目局部内走道及房间不满足自然排烟条件，故设置机械排烟系统。排烟系统排烟量按最大防烟分区单位面积计算，单个防烟分区排烟量按其单位面积60m3/h计算；该项目共设置两套加压送风系统，送风部位为楼梯间，前室不送风...
图纸展示：

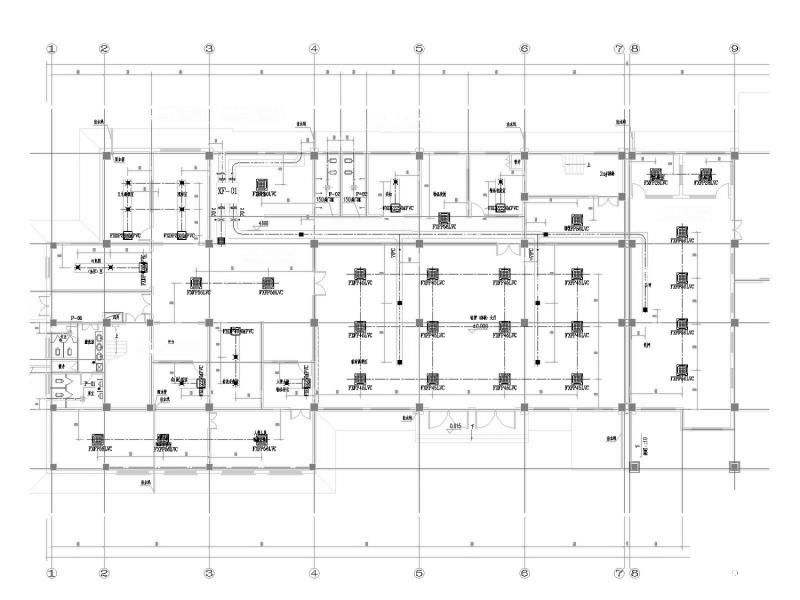

一层通风、空调平面图局部

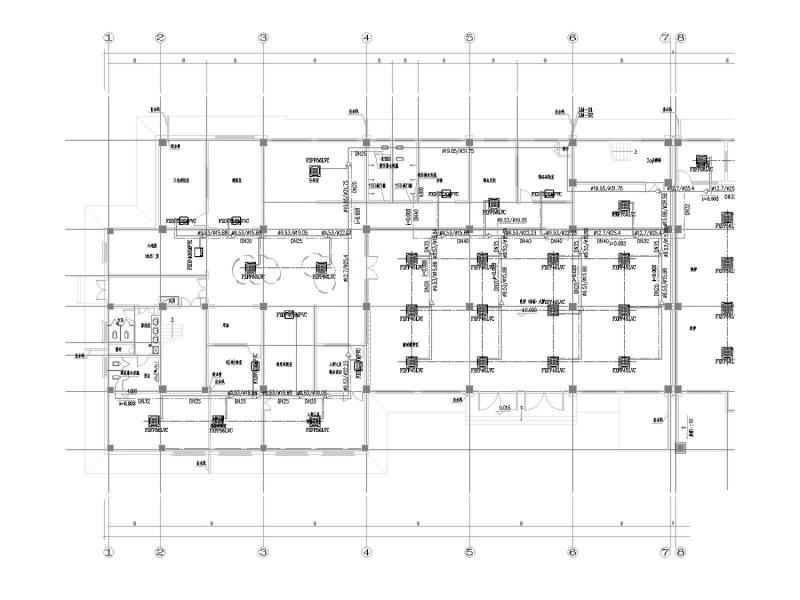

一层空调冷媒、冷凝水管道平面图局部

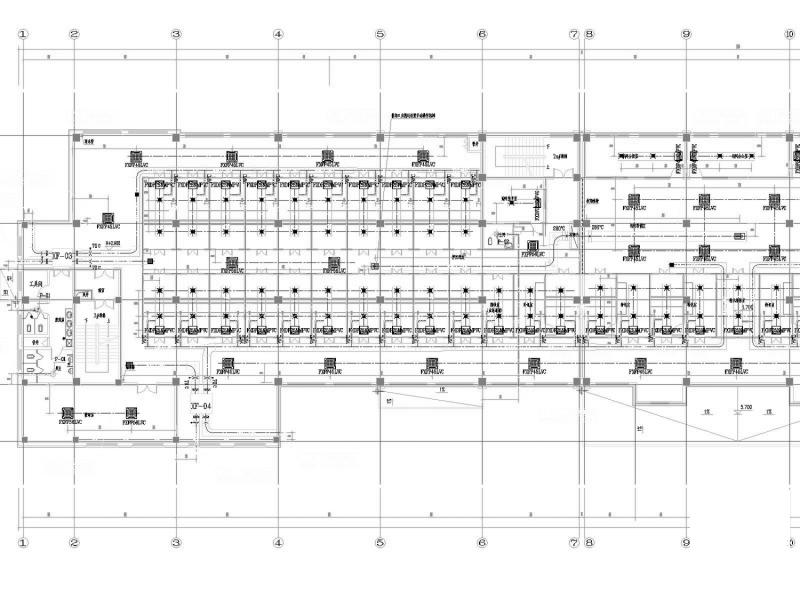

二层通风、空调平面图局部

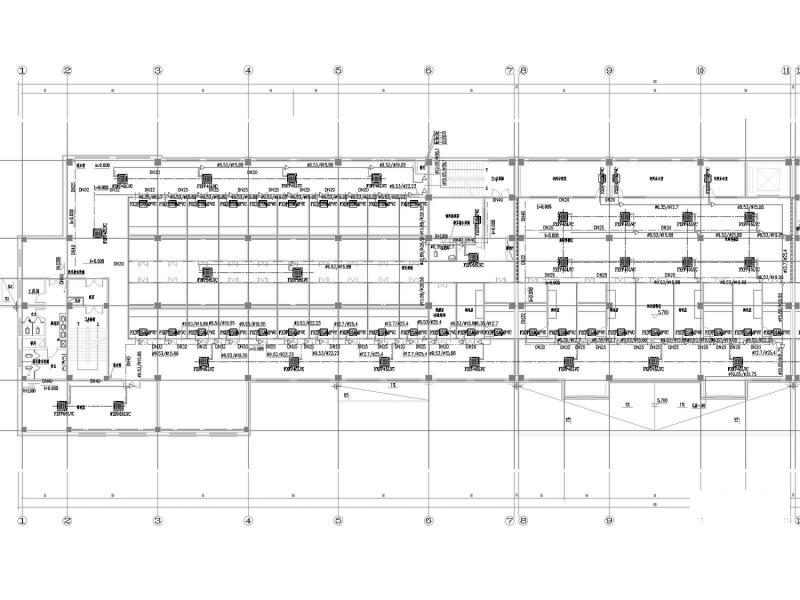

二层空调冷媒、冷凝水管道平面图局部

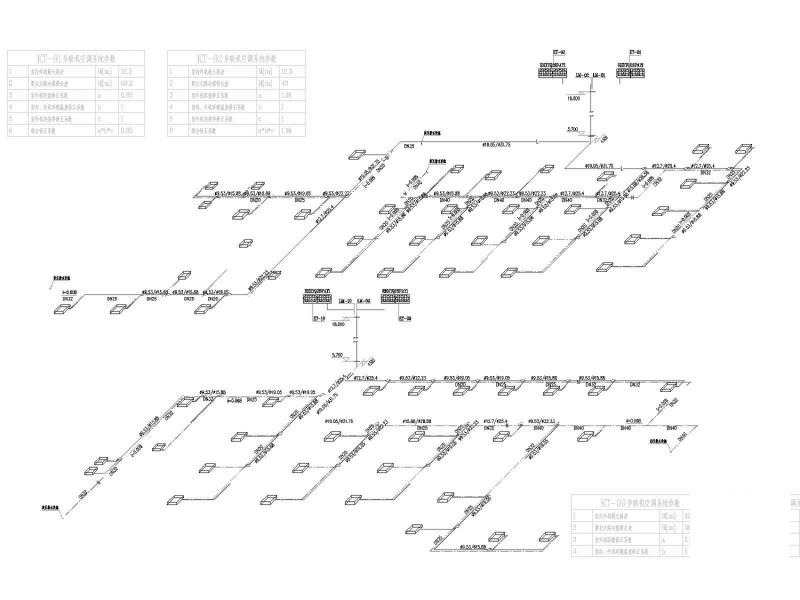

多联机空调系统图（一）

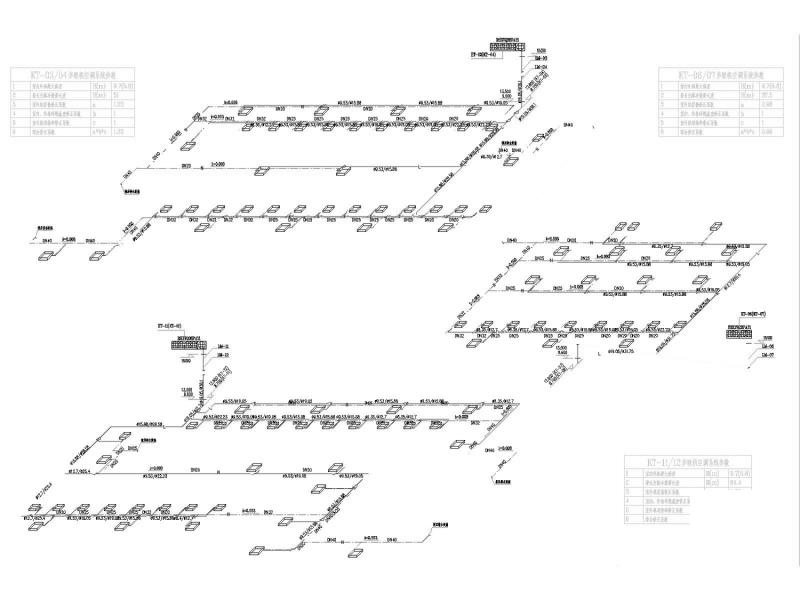

多联机空调系统图（二）
