一份钢结构永磁动力发电机组生产车间及仓库结构CAD施工图纸

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度类型：单层建筑
• 厂房建筑高度类型：单层厂房
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.40kN/平方米
• 雪压：0.40kN/平方米
• 参考图纸：20张
• 设计年代：近代

附件详情

永磁动力发电机组生产车间东西长180.90米，南北宽49.10米，建筑设计面积：8882.2平方米；占地面积：8882.2平方米；仓库东西长120.90米，南北宽49.10米，建筑设计面积：5936.2平方米，东西长120.90米，南北宽49.10米，建筑设计面积：5936.2平方米，门式刚架结构，抗震设防烈度为7度。

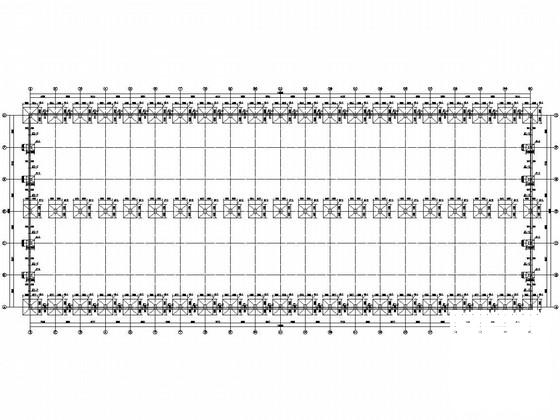

该资料包含： 结构设计说明 ，基础平面图，锚栓 平面布置图 ，结构平面图，钢架图，吊车梁结构平面图，吊车梁详图，檩条布置图，轴立面图，墙面檩条布置图等共计20张图。
分享投稿时间：近几年10月。

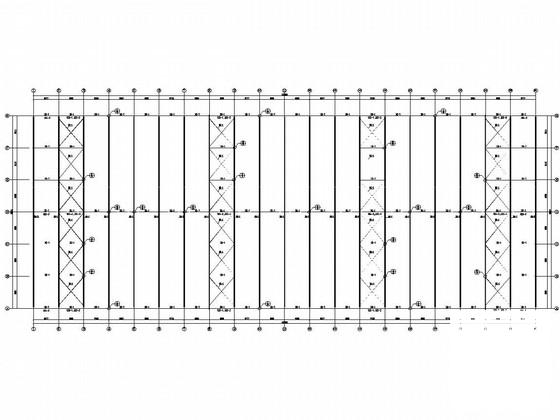

结构平面布置图

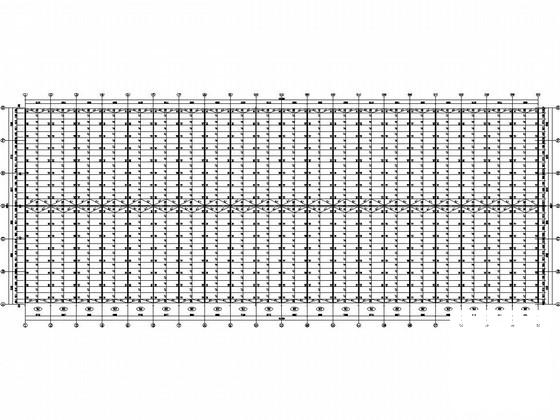

屋面檩条布置图

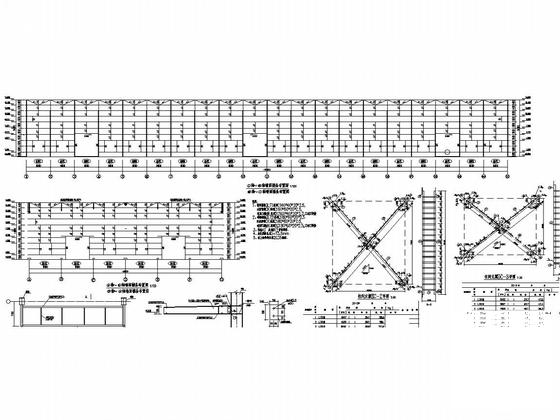

墙详图

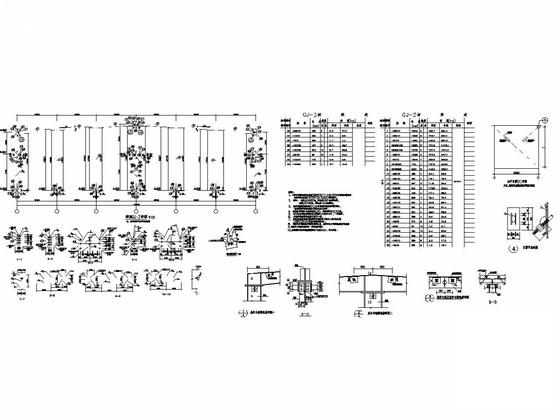

钢架图

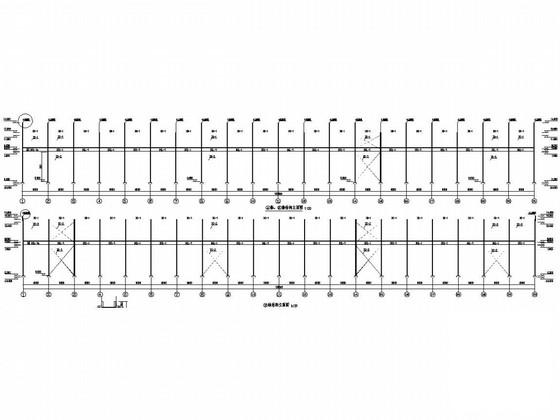

结构立面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
