一份钢结构机电市场南大门结构CAD施工图纸（建筑图纸）

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构, 钢结构
• 钢结构：轻钢结构
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.40kN/平方米
• 雪压：0.55kN/平方米
• 参考图纸：17张
• 设计年代：近代

附件详情

该项目是某机电市场南大门项目，上部结构为钢结构，7度设防，独立基础。

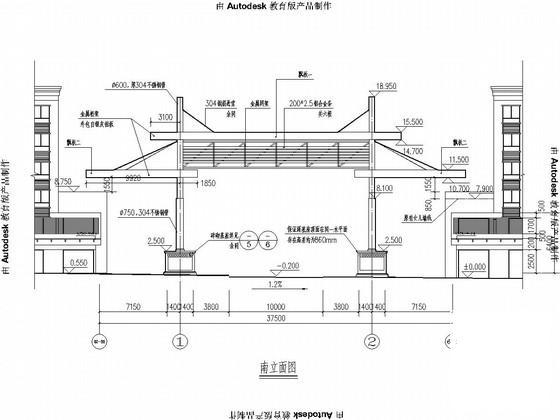

该资料包含： 结构设计说明 ，基础平面图，钢柱基础及基座顶板结构图；建筑设计说明，平立剖面图，石材干挂做法，铝板外包侧立面图，楼梯间女儿墙线脚做法，飘板详图，铝合金格栅大样图等共计17张图。
分享投稿时间：近几年4月。

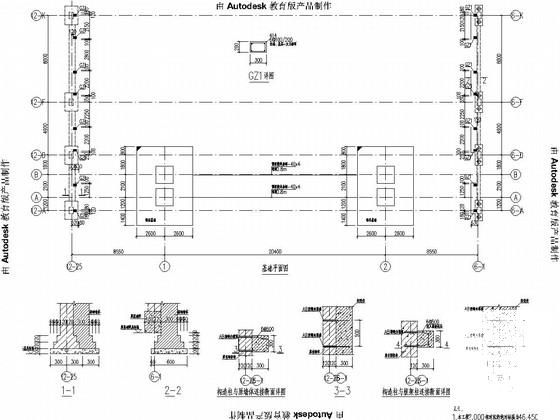

基础平面图

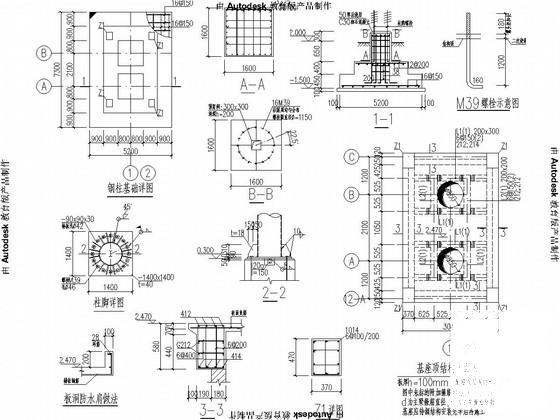

钢柱基础及基座顶板结构图

飘板图

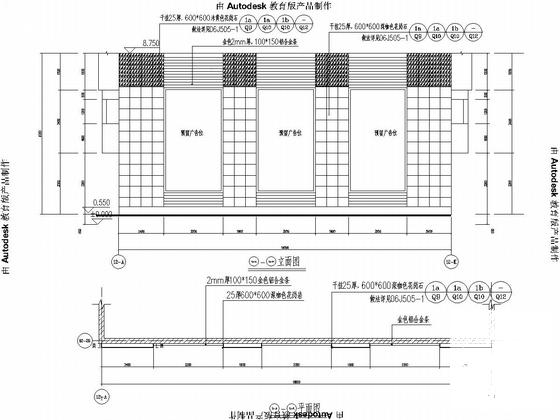

平面图

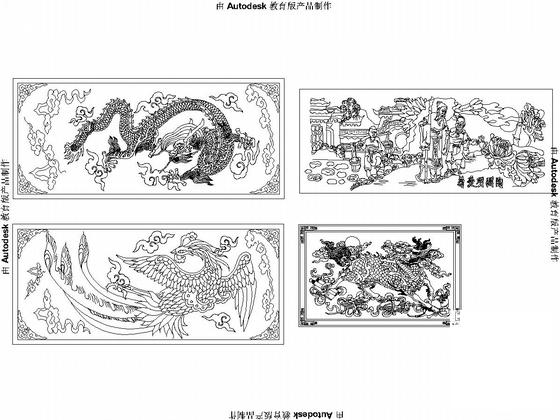

浮雕图

剖面详图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
