一份30米跨轻钢结构农贸市场结构CAD施工图纸(基础平面图)

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：农业建筑
• 厂房建筑高度类型：单层厂房
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：25年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 结构最大跨度：15m
• 抗震设防烈度：6度抗震
• 风压：0.60kN/平方米
• 参考图纸：9张
• 设计年代：近代

附件详情

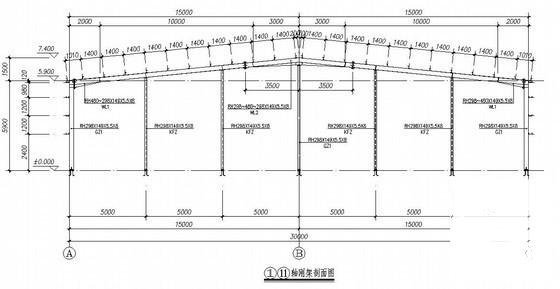

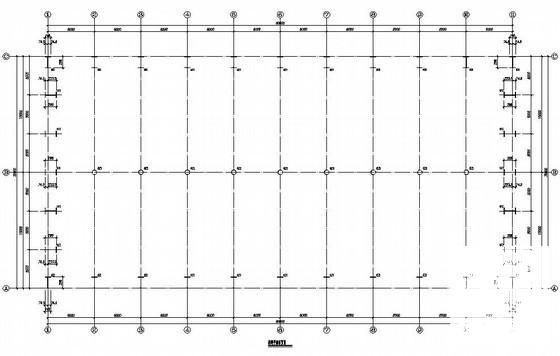

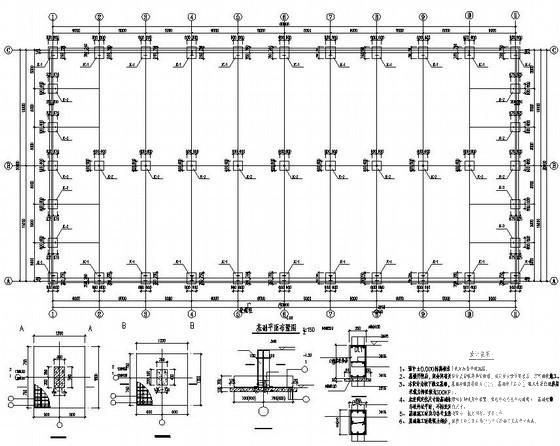

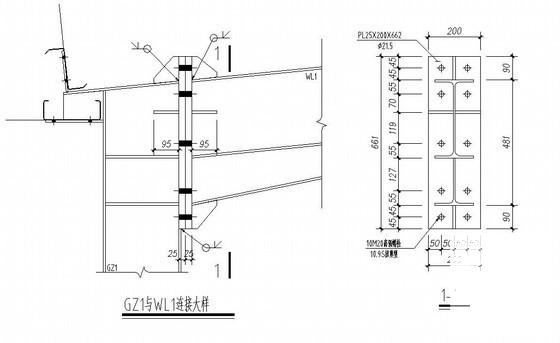

该资料包含： 结构设计说明 ，基础平面图，柱网平面布置图，刚架剖面图，节点大样，屋面支撑平面布置图，柱间支撑布置图，屋面结构 平面布置图 ，立面结构布置图等
共9张图纸。

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-9 17:24:29上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
