一份砌体结构铁路立交桥水泵房结构CAD施工图纸（建施）(梁平法配筋图)

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：交通建筑
• 建筑高度类型：单层建筑
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：砌体结构
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 参考图纸：8张

附件详情

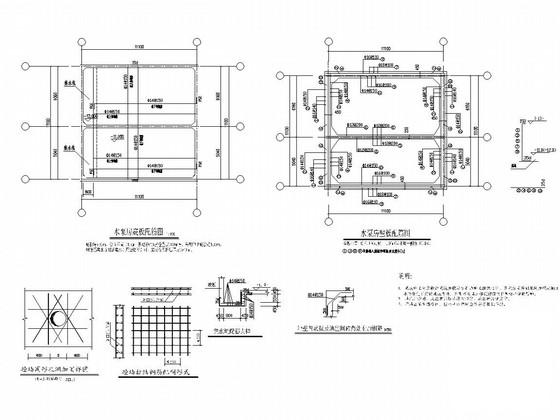

该项目是湘桂铁路中某立交桥水泵房，砌体结构，采用240墙，一层，抗震设防烈度为7度，基础设计等级为丙级，包括：结构设计总说明， 建筑施工 说明，水泵房底板、壁板配筋图，中层板配筋图，中层结构布置及梁平法配筋图，上层板配筋图，上层结构布置及梁平法配筋图，屋面结构布置及梁平法配筋图，泵房屋面板配筋图，建筑平立剖面图，门窗表等共计8张图。

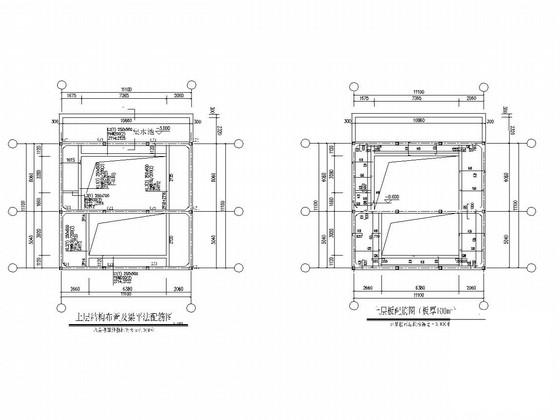

上层板配筋图（板厚100mm)

立面图

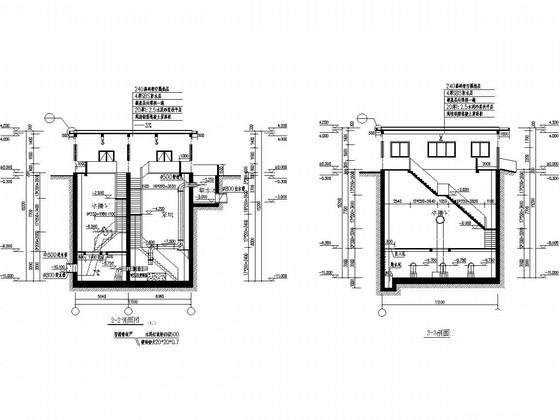

剖面图
