10层层住宅楼建筑CAD施工图纸

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

建筑设计面积：5682平方米，建筑层数：10层，设计使用年限50年
内部功能有：客厅、卧室、卫生间、厨房、书房、…….
该资料包含：建筑的平面、立面、剖面、设计说明、门窗表、楼梯大样、电梯机房平面图……..

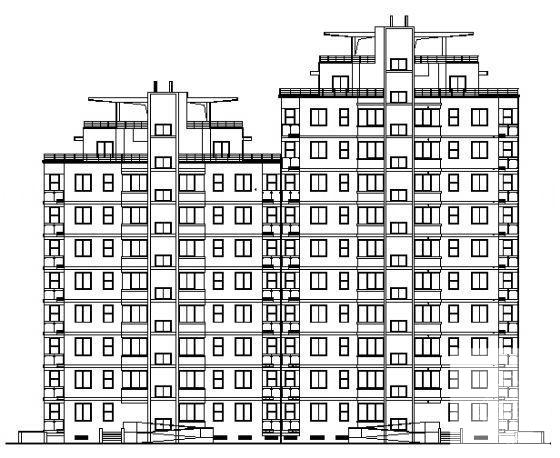

第 1 张图

第 2 张图

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
