一份1层钢框架结构2层门式刚架结构药厂仓库结构CAD施工图纸

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：医疗
• 建筑高度类型：多层建筑
• 建筑地上层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：轻钢结构
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：8度抗震
• 风压：0.30kN/平方米
• 参考图纸：15张
• 设计年代：近代

附件详情

该项目是药厂仓库项目，仓库跨度为20m，总长度为40m，高度为7.800m，结构体系：一层钢结构框架结构二层门式刚架结构，地基基础设计等级为丙级，采用柱下钢筋砼独立基础，抗震设防烈度为8度。
该资料包含：钢结构设计总说明，基础平面布置图，基础大样图，柱脚锚栓平面布置图，柱脚平面布置图，结构平面布置图，节点大样图，压型钢板平面布置图，屋面结构平面布置图，屋面檩条拉条 平面布置图 ，墙架布置图，钢架立面图，雨篷图，钢梯图共计15张图。
分享投稿时间：近几年6月。

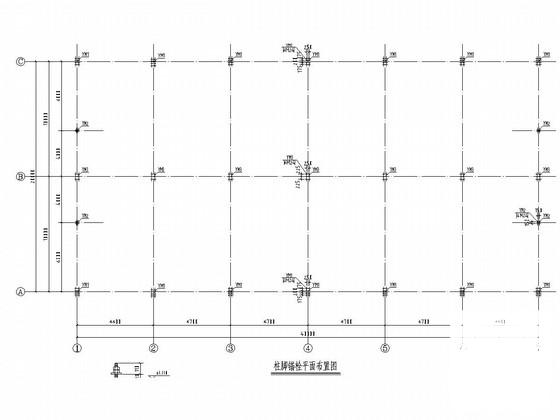

柱脚锚栓平面布置图

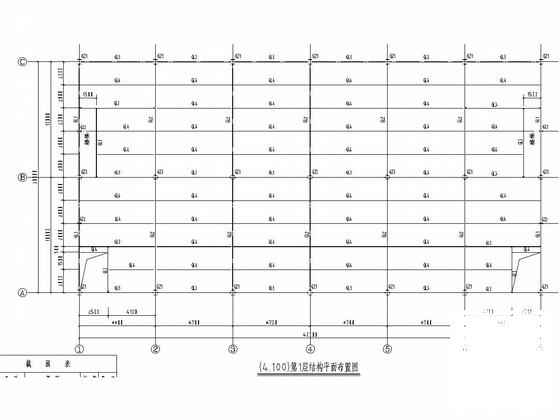

第一层结构平面布置图

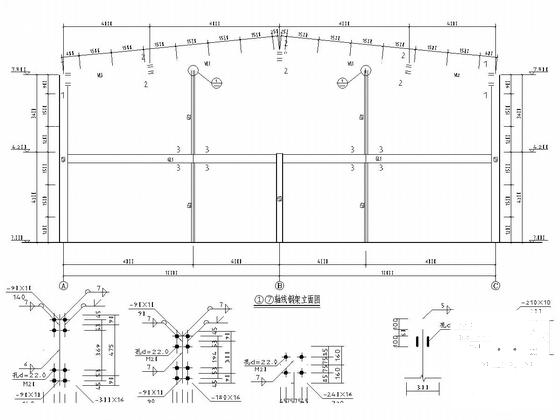

钢架立面图

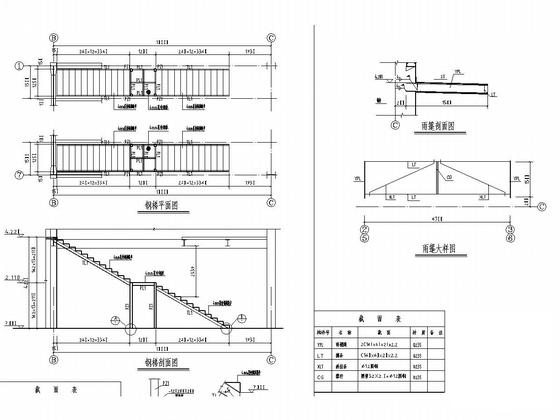

钢梯图、雨篷图

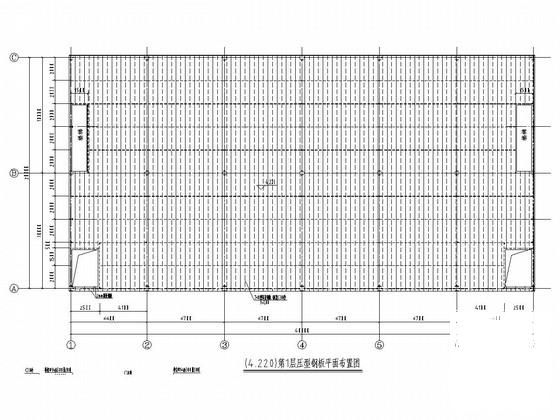

第一层压型钢板平面布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
