一份48米X130米带吊车厂房结构CAD施工图纸（7度抗震）

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度类型：单层厂房
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架,轻钢结构
• 基础形式 ：桩基础
• 结构安全等级：二级
• 抗震设防烈度：7度抗震
• 风压：0.75kN/平方米
• 参考图纸：13张

附件详情

钢 结构设计说明 、桩基础平面图、柱脚锚栓布置图、钢柱及吊车梁平面布置图、吊车梁详图、墙檩条立面布置图、牛腿节点详图、屋面钢架.水平支撑布置平面图、屋面檩条 平面布置图 、GJ详图共13张图纸。

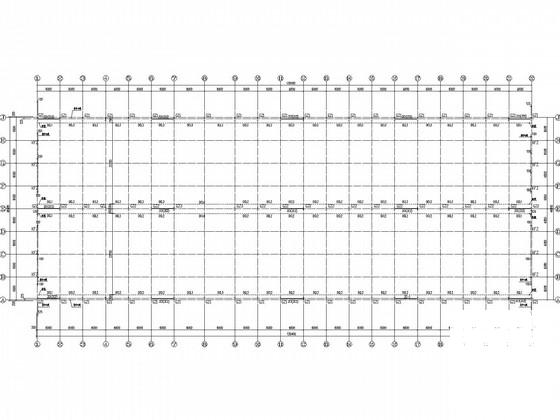

钢柱及吊车梁平面布置图

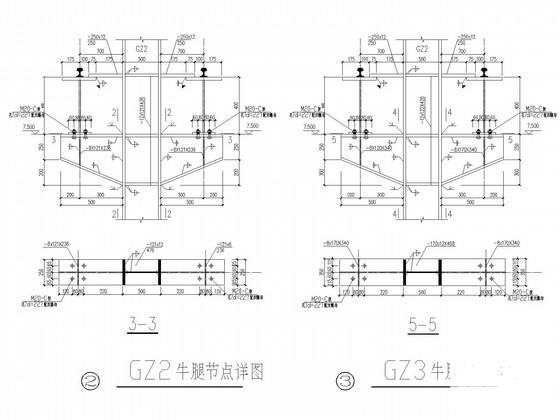

牛腿节点详图

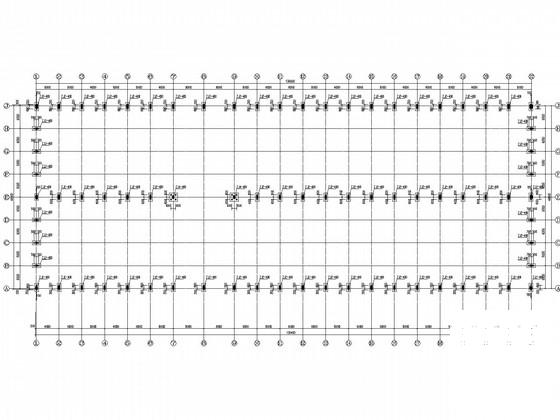

桩基础平面图

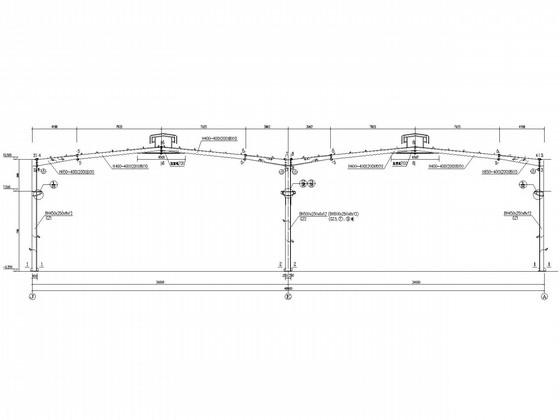

第 1 张图
