一份6.6米X10米单层砌体结构CAD施工图纸（7度抗震）

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 建筑高度类型：单层建筑
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：砌体结构
• 基础形式 ：独立基础
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 参考图纸：1张

附件详情

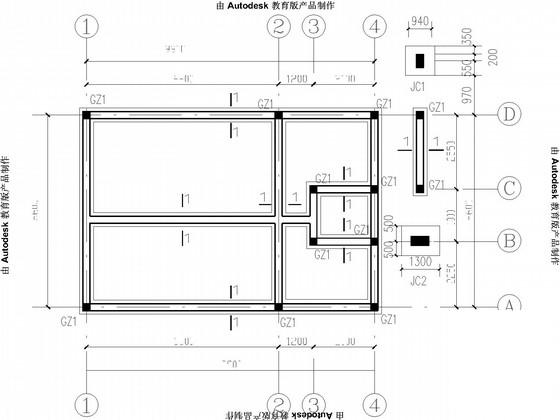

结构施工总说明、基础 平面布置图 、屋面板结构图、节点详图共1张图纸。

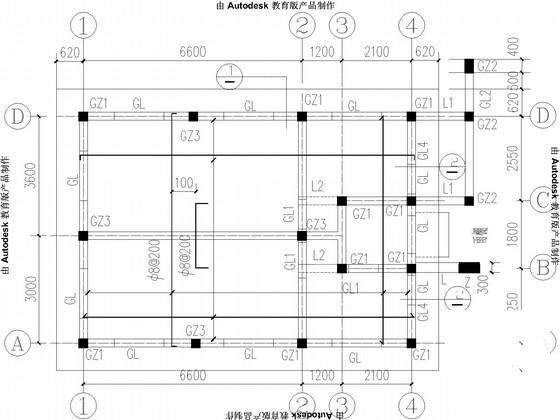

基础平面布置图

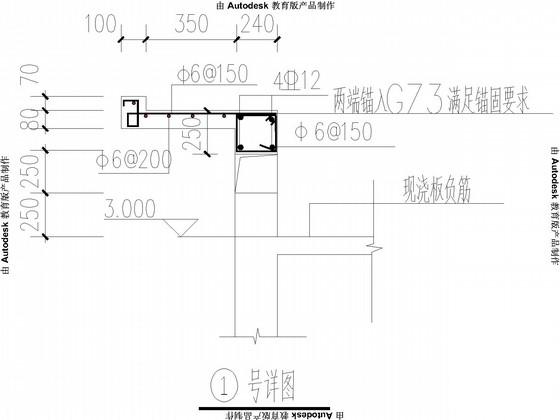

节点详图

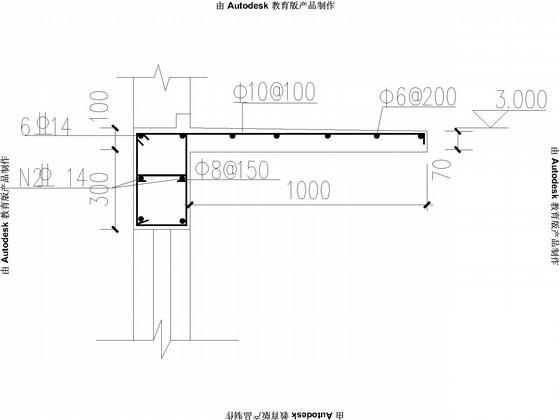

雨棚结构图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-3-8 07:41:21上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
