一份3层砖混联排别墅结构CAD施工图纸（建筑图纸）

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅建筑
• 建筑高度：多层建筑
• 设计阶段：施工图设计
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：砌体结构
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：6度抗震
• 人防或地下车库：无
• 参考图纸：20张以下
• 设计年代：近代

附件详情

建筑结构全套施工图：包括基础 平面布置图 、结构平面图、屋面结构平面图、跃层结构平面图、 楼梯详图 、建筑设计说明，建筑设计图及详图。

共17张图纸，20

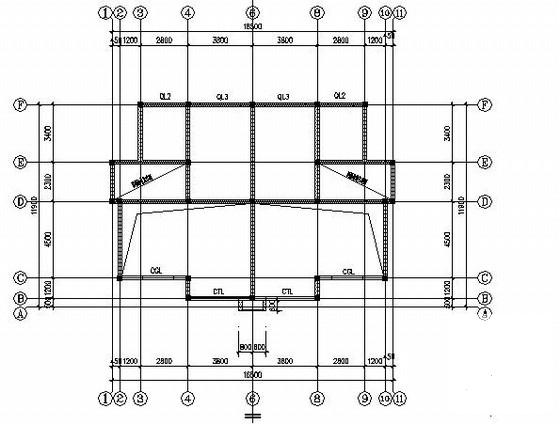

第 1 张图

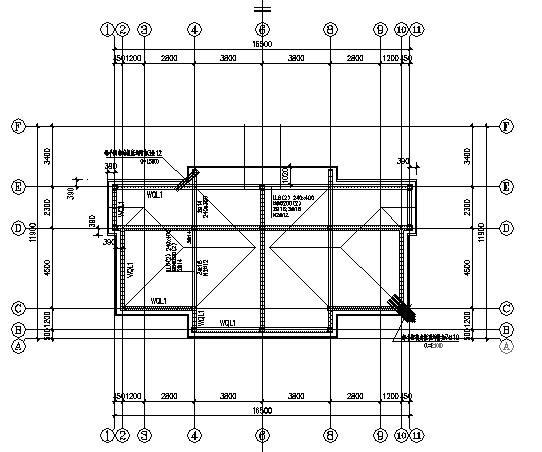

第 2 张图

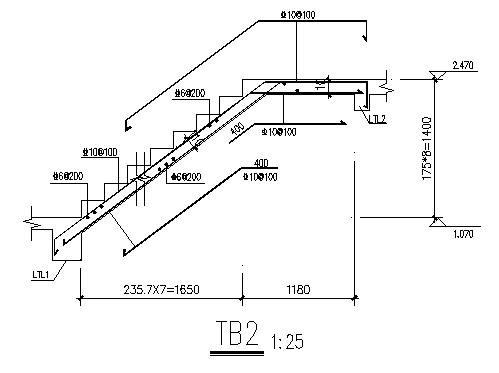

第 3 张图

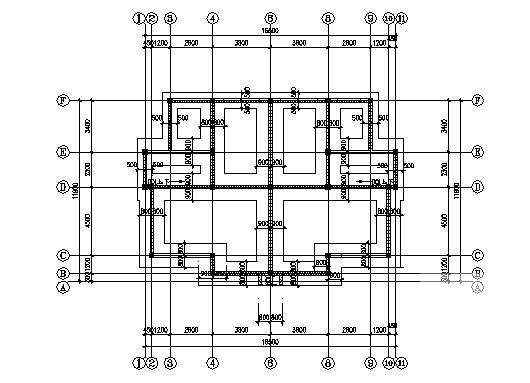

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
