一份3层框架教学楼新增钢结构CAD施工图纸（8度抗震）(平面布置图)

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：砌体结构,钢筋混凝土结构,钢结构
• 钢结构：门式刚架
• 结构安全等级：二级
• 抗震设防烈度：8度抗震
• 风压：0.45kN/平方米
• 雪压：0.40kN/平方米
• 参考图纸：11张
• 设计年代：近代

附件详情

结构设计总说明、柱脚平面布置图、地脚锚栓布置图、屋顶压型钢板结构 平面布置图 、屋顶板配筋平面图、楼梯柱扩大截面柱基础锚固做法示意图、室外新加楼梯共11张图纸。

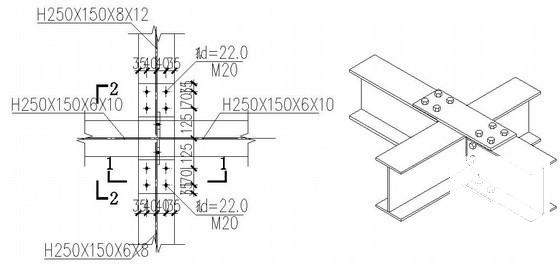

第 1 张图

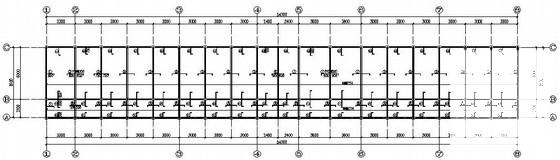

第 2 张图

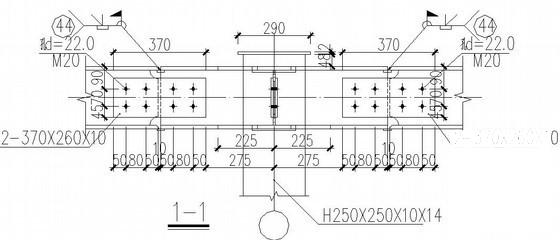

第 3 张图

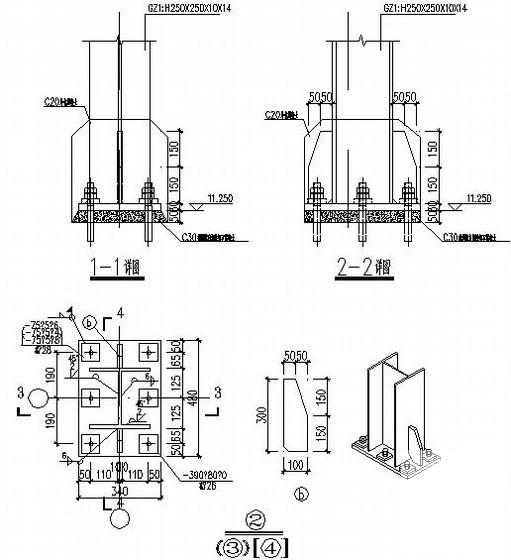

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
