一份3层门式刚架结构电影城结构CAD施工图纸（7度抗震）(平面布置图)

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：文化
• 建筑高度类型：多层建筑
• 建筑地上层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架,桁架
• 基础形式 ：独立基础,筏形基础
• 结构安全等级：二级
• 结构最大跨度：10m
• 抗震设防烈度：7度抗震
• 风压：0.5kN/平方米
• 雪压：0.40kN/平方米
• 参考图纸：28张
• 设计年代：近代

附件详情

天津某钢框架电影城结构设计图
该资料为：天津某钢框架电影城结构设计图
该资料包含：
钢结构设计总说明、新增筏板图、新增基础图、基础加固详图、结构平面布置图、 节点详图 、柱脚锚栓 平面布置图 、柱脚详图、影厅结构平面图共28张图纸。

三层平面图

结构平面布置图

结构平面布置图

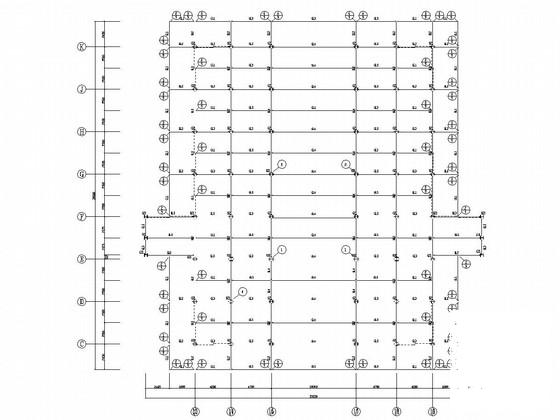

第 1 张图

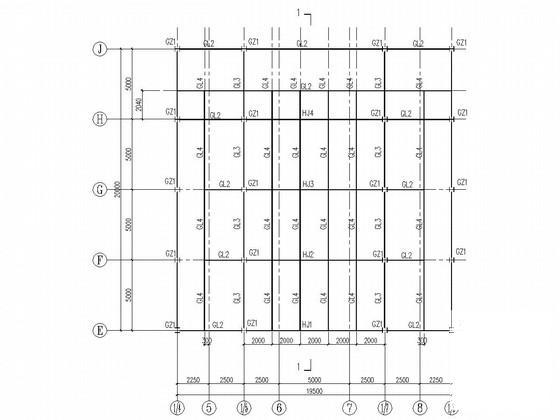

第 2 张图

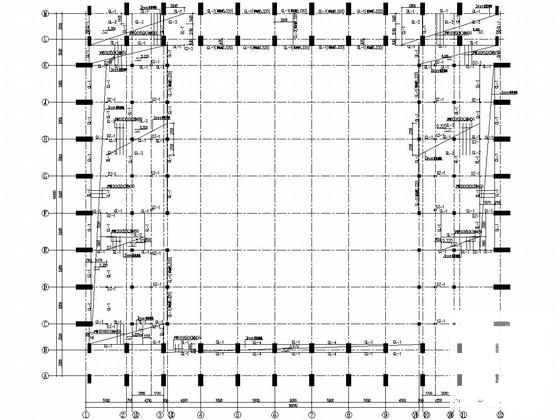

第 3 张图

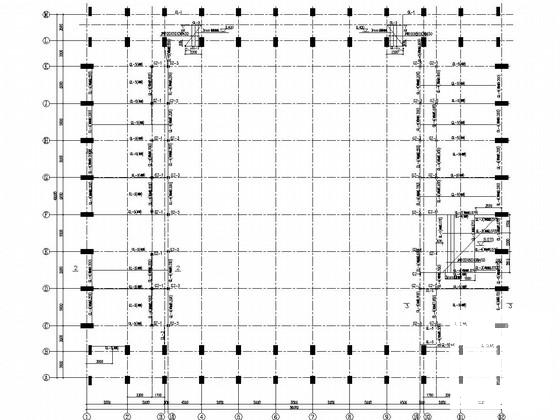

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
