一份破碎机厂门式刚架厂房结构CAD施工图纸（7度抗震）(平面布置图)

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度类型：多层厂房
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架,轻钢结构
• 基础形式 ：独立基础
• 结构安全等级：二级
• 结构最大跨度：16.5m
• 抗震设防烈度：7度抗震
• 风压：0.35kN/平方米
• 雪压：0.35kN/平方米
• 参考图纸：66张
• 设计年代：近代

附件详情

该项目为门式刚架，轴线长66米，宽85米。2.结构设计合理使用年限50年，抗震设防重要性为丙类， 设防烈度为7度，重力加速度0.10g，地震分组为第一组，场地类别II类。结构安全等级二级。
全套66张图纸，其中结构图纸59张，包括结构资料目录、 结构设计说明 、基础平面布置图、锚栓平面布置图、结构平面布置图、DCL 平面布置图 、檩条布置图、GJ立面图、GZ加工图、KFZ加工图、DCL加工图及各个节点大样图等。

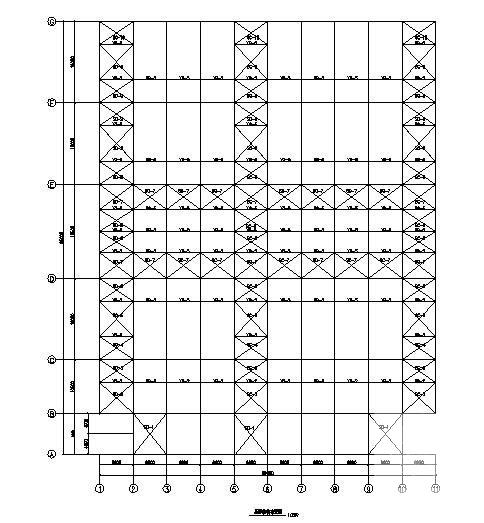

第 1 张图

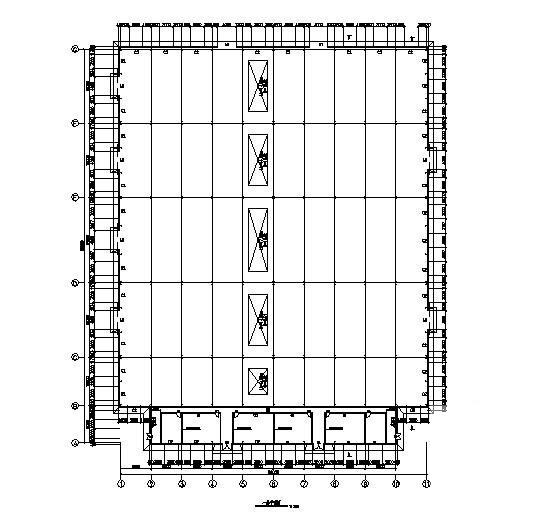

第 2 张图

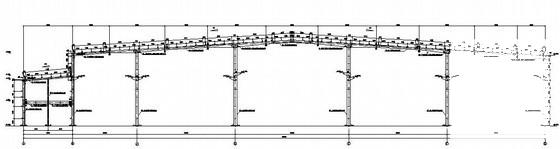

第 3 张图

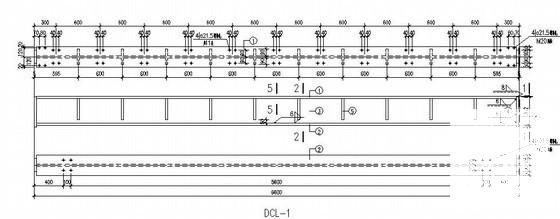

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
