一份3层砖混结构医院门诊楼建筑结构CAD施工图纸

[复制链接]

0

主题

0

帖子

927

积分

超级版主

Rank: 8Rank: 8

积分
927
发表于 2020-3-6 08:30:45 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 参考图纸:28张
  • 设计年代:近代

附件详情

该项目是医院门诊楼项目,地上3层,砖混结构,建筑设计面积:1184.52平方米,该楼宽16.14m,长61.84m,抗震设防烈度为6度,毛石条形基础。
结构专业该资料包含:结构设计总说明,基础布置图,基础详图,各层模板与现浇板配筋图,圈梁结构图,构造详图,楼梯图等共计18张图。

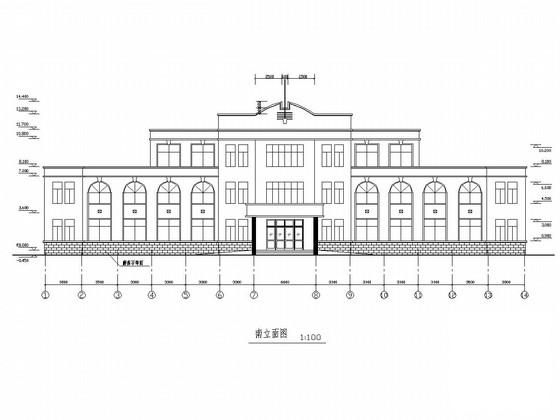

建筑专业该资料包含:建筑设计说明,平面图,立面图,剖面图,大样图等共计10张图。
总计28张图。

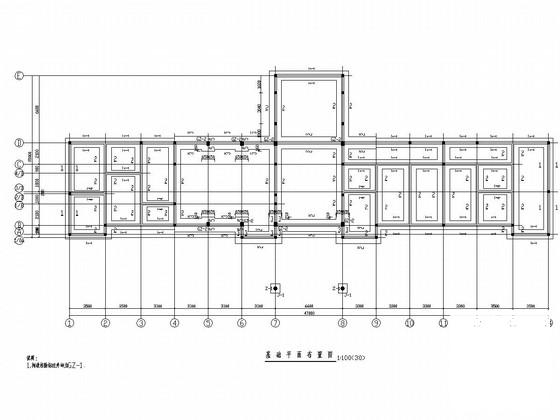

基础 平面布置图

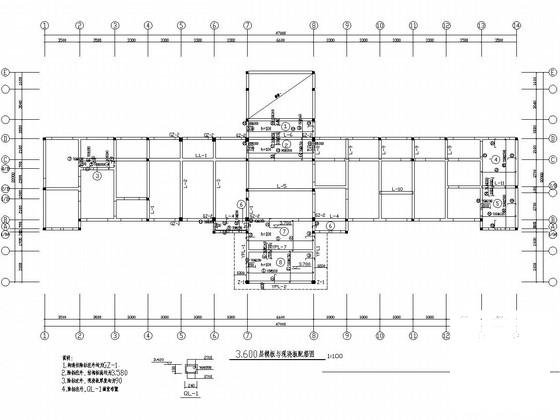

3.600层模板与现浇板配筋图

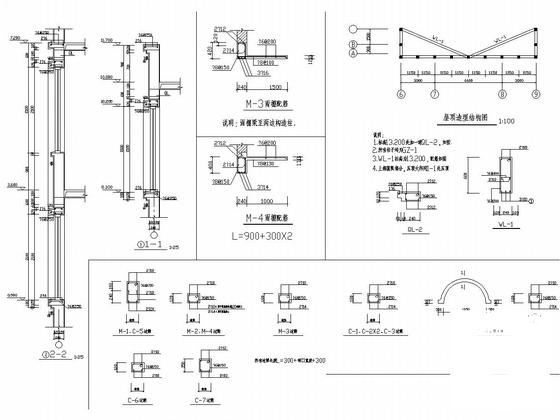

构造详图

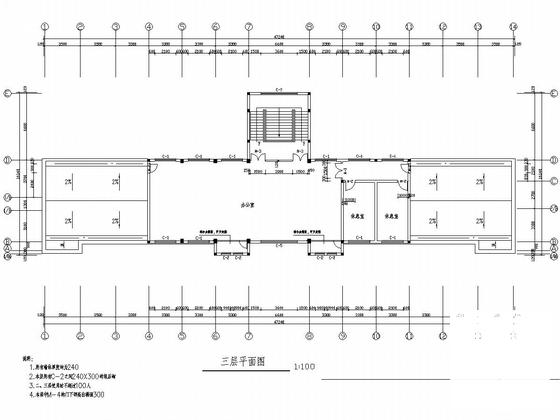

三层平面图

大样图

圈梁结构图

医院门诊楼建筑 - 1
第 1 张图
医院门诊楼建筑 - 2
第 2 张图
医院门诊楼建筑 - 3
第 3 张图
医院门诊楼建筑 - 4
第 4 张图
医院门诊楼建筑 - 5
第 5 张图
医院门诊楼建筑 - 6
第 6 张图
医院门诊楼建筑 - 7
第 7 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
