一份地上1层砖混结构传达室结构CAD施工图纸（条形基础）(建筑设计说明)

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：单层建筑
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：条形基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.60kN/平方米
• 雪压：0.20kN/平方米
• 参考图纸：4张
• 设计年代：近代

附件详情

该项目为山东某传达室结构图，地上一层，建筑设计结构形式为砖混结构，采用M10混合砂浆，砌筑MU10页岩砖，基础为条形基础，7度设防。
该资料包含： 结构设计说明 、建筑设计说明、结构平面图、基础 平面布置图 等共4张图纸。

建筑图

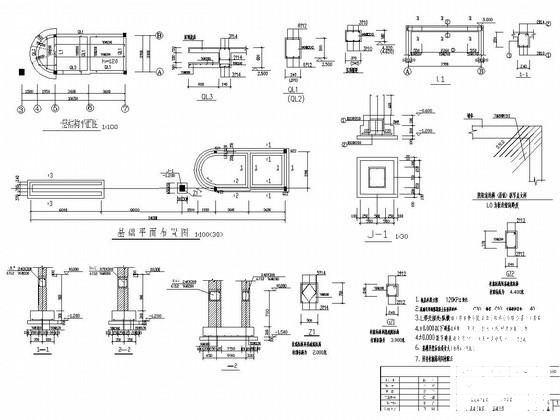

第 1 张图

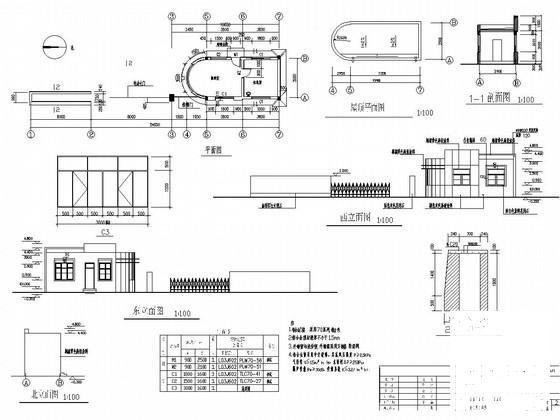

第 2 张图
