一份招待所兼职工住宅楼砌体结构CAD施工图纸

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 风压：0.45kN/平方米
• 雪压：0.40kN/平方米
• 参考图纸：9张
• 建筑类别：住宅,宾馆
• 建筑高度类型：多层建筑
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：砌体结构
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：8度抗震

附件详情

结构设计总说明(砌体结构)
梁结构图
基础施工图
构造柱布置图
板配筋图
楼梯施工图
共9张图纸。

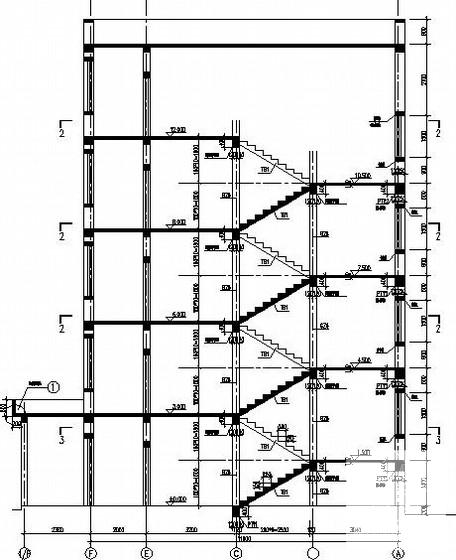

第 1 张图

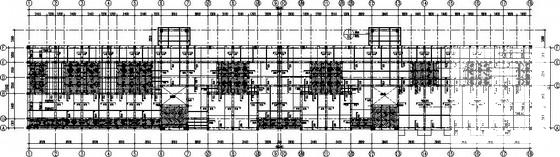

第 2 张图

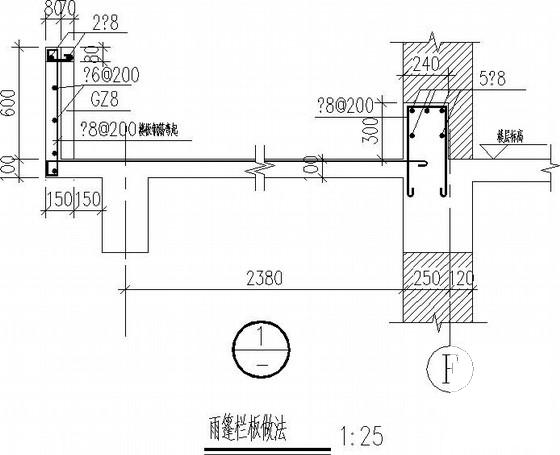

第 3 张图

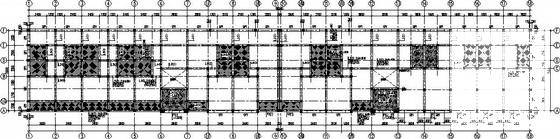

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
