一份砌体结构住宅楼结构CAD施工图纸（6层条形基础原创）

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：6层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：砌体结构
• 基础形式 ：筏形基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：8度抗震
• 风压：0.4kN/平方米
• 雪压：0.3kN/平方米
• 地下室功能：其他
• 参考图纸：9张
• 设计年代：近代

附件详情

该项目建筑设计结构形式为六层砌体结构，一层地下室，室内外高差900mm，建筑物高度为18.300m建筑面积2802平方米.
该资料包含： 结构设计说明 ，基础平面图、基础详图，楼面结构平面图，阁楼层楼面结构平面图，楼梯结构详图等
共9张图纸。

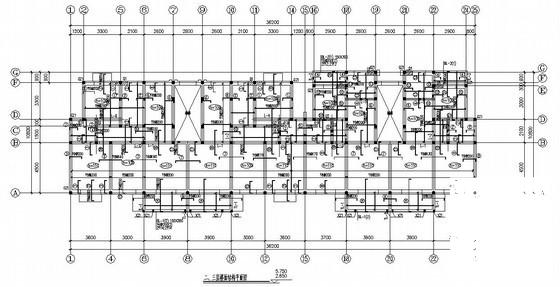

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
