一份18层桩基础剪力墙住宅楼结构CAD施工图纸（7度抗震）

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：18层
• 建筑地下层数：0层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：7度抗震
• 风压：0.5kN/平方米
• 雪压：0.4kN/平方米
• 参考图纸：28张
• 设计年代：近代

附件详情

该项目为18层剪力墙结构住宅。灌注桩基础，静载试桩参考值：Quk=3700kN,7度抗震设防。包括：结构设计总说明，桩位平面布置图，基础 平面布置图 ，各层剪力墙平面定位图及墙表，各层平面配筋图， 楼梯详图 等共计28张图纸。

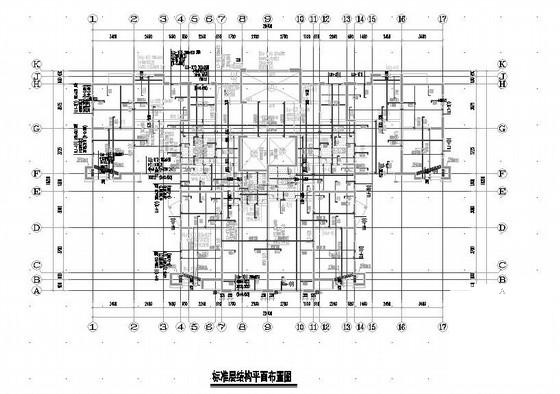

第 1 张图

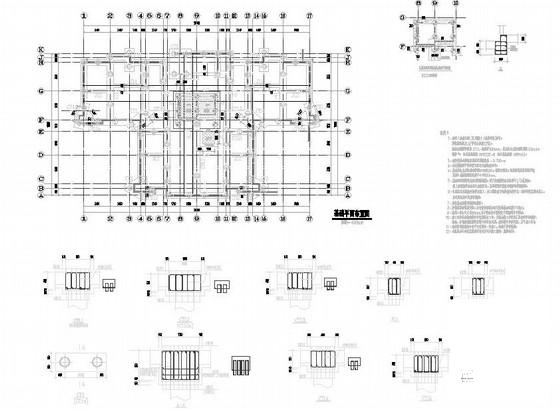

第 2 张图

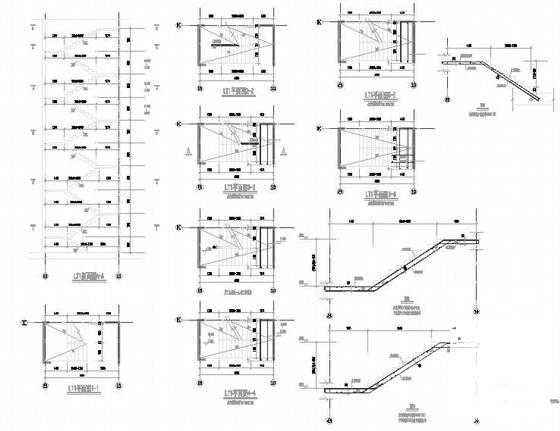

第 3 张图

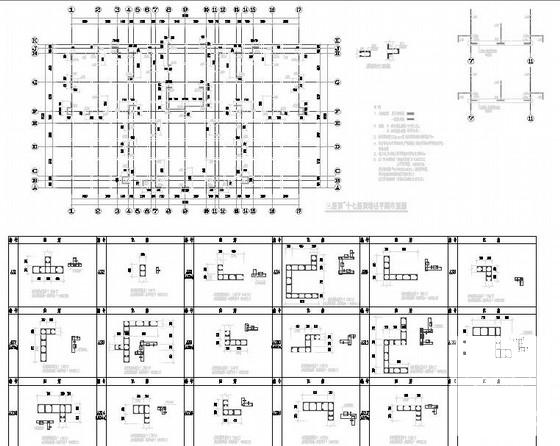

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
