一份6层学校综合楼框架结构CAD施工图纸（建筑图纸）(人工挖孔桩基础)

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 抗震设防烈度：6度抗震
• 风压：0.35kN/平方米
• 雪压：0.45kN/平方米
• 参考图纸：33张
• 设计年代：近代

附件详情

该项目是长沙某学校综合楼项目，地上6层，建筑高度:23.85米;建筑占地面积:656.02平方米;总建筑面积:4089.77平方米，框架结构，高度23.4米，人工挖孔桩基础，抗震设防烈度为6度。
结构图纸： 结构设计说明 ，基础图，基础详图，梁板柱图，楼梯图，大样图共计15张图，建筑图纸：建筑设计说明，平立剖面图，门窗表，大样图，楼梯图等共计18张图。
分享投稿时间：近几年3月。

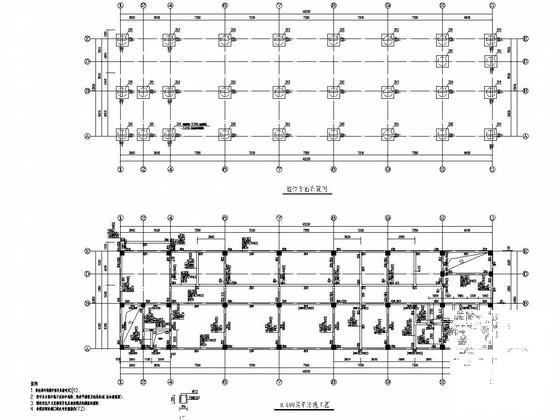

基础图

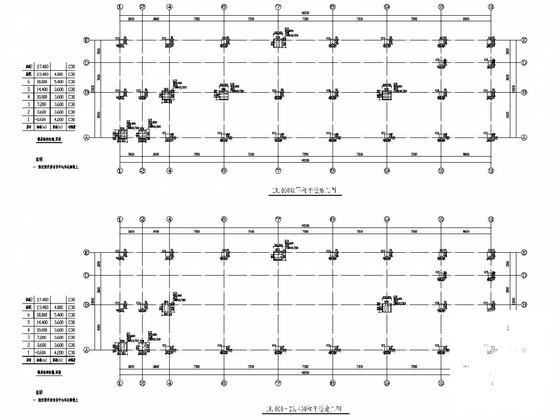

柱布置图

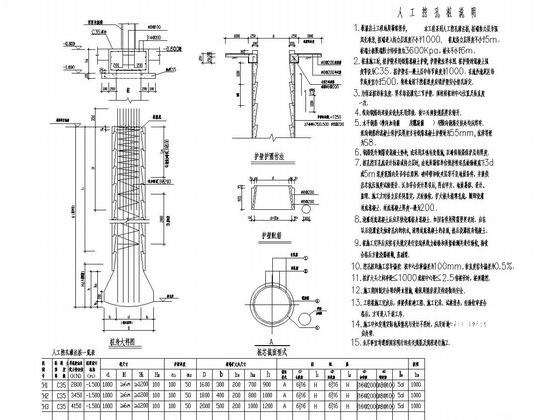

基础详图

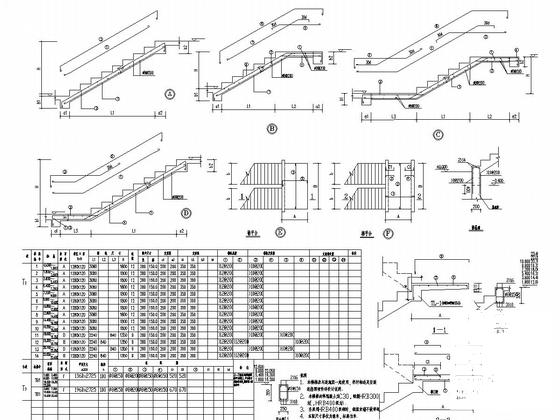

楼梯图

板配筋图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
