一份11层剪力墙结构居委会农村住房结构CAD施工图纸

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：11层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：筏形基础
• 结构安全等级：二级
• 地基基础设计等级：甲级
• 抗震设防烈度：7度抗震
• 雪压：0.40kN/平方米
• 地下室功能：车库
• 参考图纸：23张
• 设计年代：近代

附件详情

该项目是烟台某住宅楼项目，地上11层，地下2层，剪力墙结构总建筑面积8677.55平方米，东西长41.000m，南北宽15.700m，室内外高差0.450m，单体高度34.50m，基础采用筏板基础，基础设计等级为甲级，抗震设防烈度为7度。

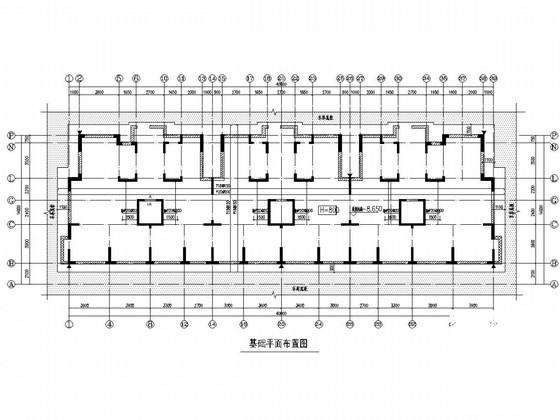

该资料包含： 结构设计说明 ，基础平面布置图，剪力墙平面布置图，梁配筋图，结构 平面布置图 ，楼梯大样图等共计23张图。
分享投稿时间：近几年2月。

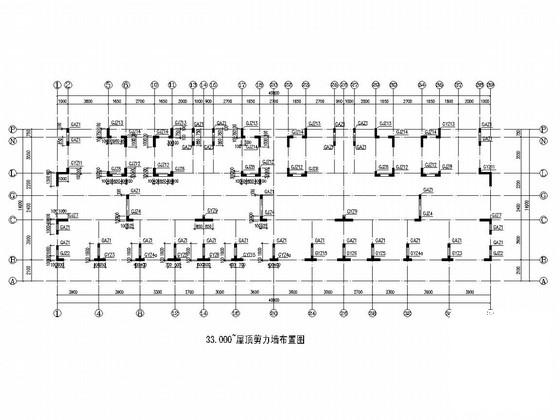

33.000~屋顶剪力墙布置图

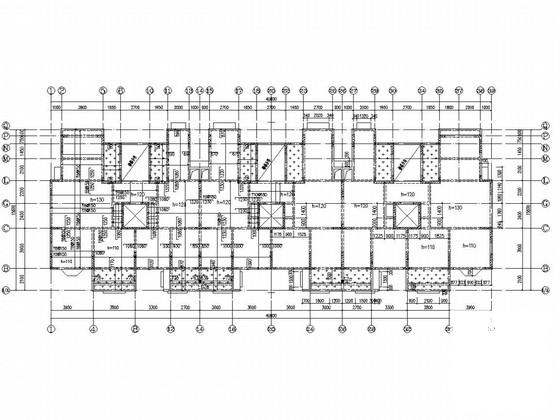

标高26.950m结构平面布置图

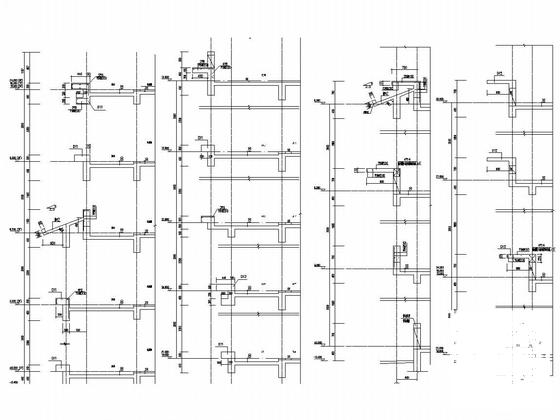

墙身大样一

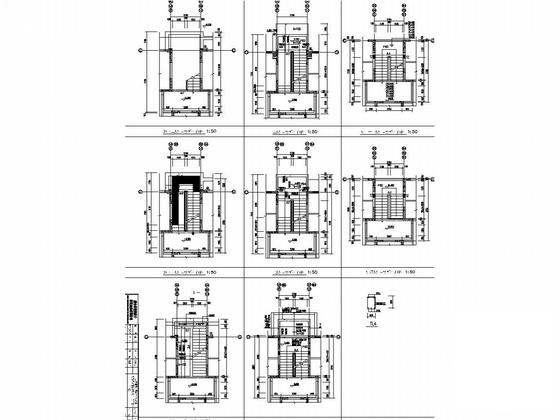

楼梯图

标高26.950m梁配筋图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
