建筑类别：住宅
-
建筑高度类型：多层建筑
-
建筑地上层数：7层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
基础形式 ：条形基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：7度抗震
-
风压：0.30kN/平方米
-
参考图纸：20张
-
设计年代：近代
附件详情
该项目为地上7层，结构总高度为22.950米(不包括局部突出屋面的楼梯间、构架),框架结构,地基基础类型：筋混凝土条形基础;地基基础设计等级：丙级，抗震设防烈度为7度，场地为Ⅱ类。
包括：
结构设计说明
，基础
平面布置图
，框架柱图，各层结构平面图，各层梁平法施工图，楼梯图等共计20张图。
10月。

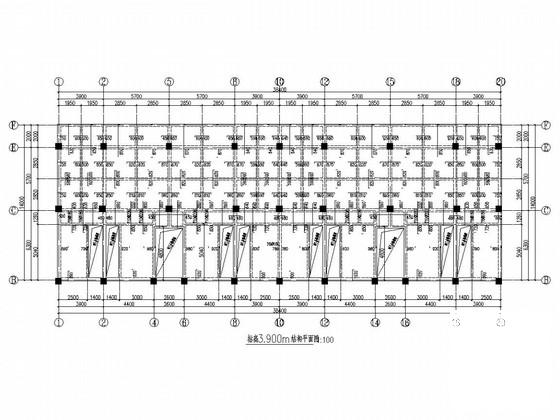

标高3.900m结构平面图

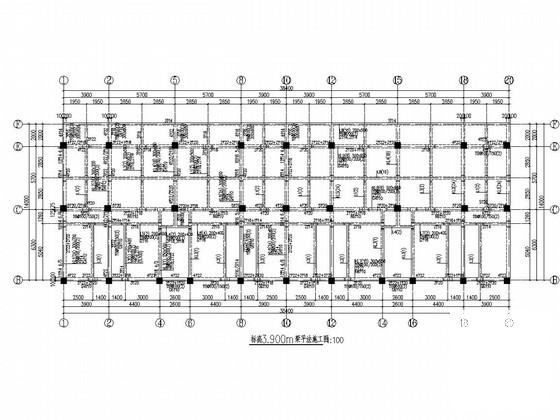

标高3.900m梁平法施工图
梁平法施工图

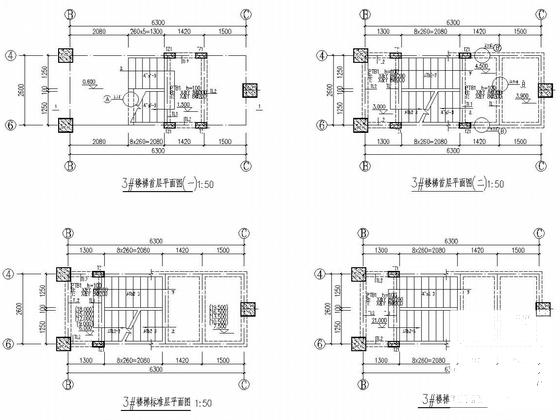

楼梯图

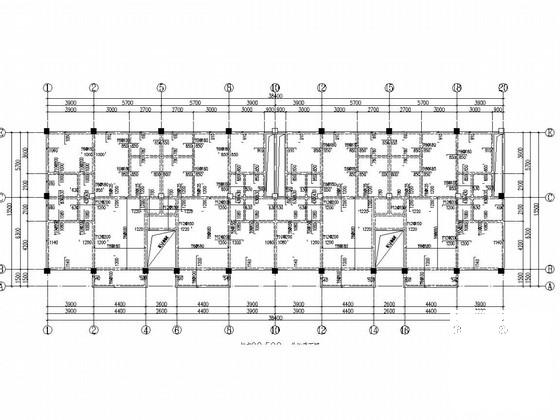

标高22.500m结构平面图
第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图
第 6 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
