一份两层砌体结构条形基础住宅楼结构CAD施工图纸（7度抗震）

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：砌体结构
• 基础形式 ：条形基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.45kN/平方米
• 雪压：0.4kN/平方米
• 参考图纸：6张
• 设计年代：近代

附件详情

某新农村两层砖混住宅结构设计图
该资料为：某新农村两层砖混住宅结构设计图
该资料包含：
结构设计总说明、基础布置平面图、板配筋图、板模板图、楼梯结构图共六张图纸。

首层顶板模板图

二层顶板模板图

首层顶板配筋图

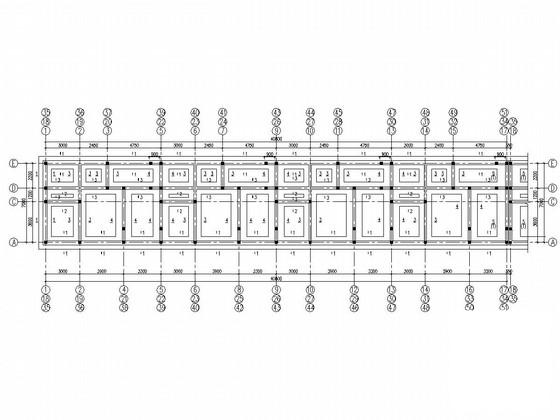

第 1 张图

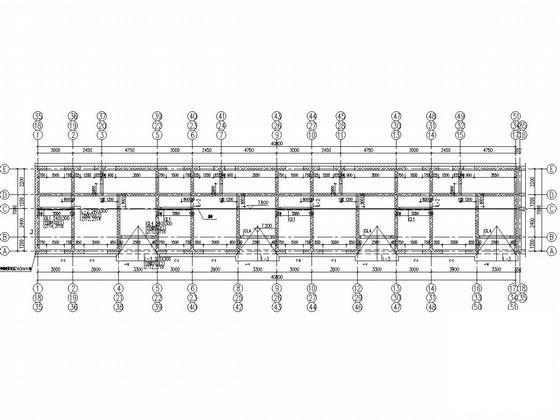

第 2 张图

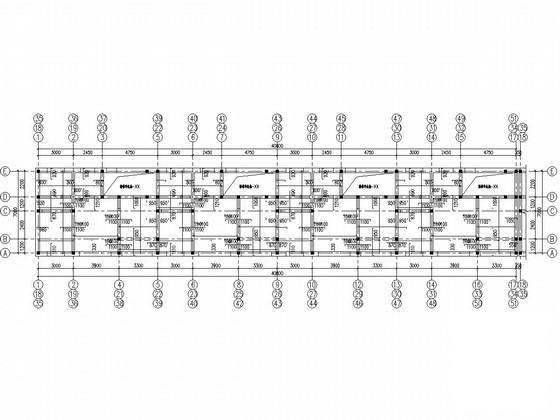

第 3 张图

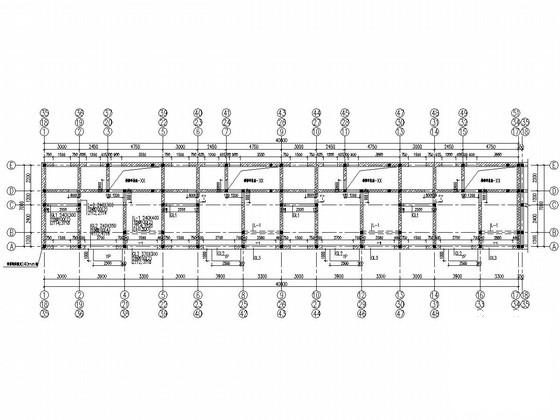

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
