[CAD]6层剪力墙结构半地下室公寓楼结构图纸（2栋含建施）

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：6层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：筏形基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 风压：0.45kN/平方米
• 雪压：0.40kN/平方米
• 地下室功能：车库
• 参考图纸：30张
• 设计年代：近代

附件详情

该项目是北京某公寓楼项目，剪力墙结构建筑长约43.20米、宽约13.40米、高21.00米;地上6层，半地下室，地下一层层高为3.0米，地上层高为3.0米；筏板基础，基础设计等级为乙级，抗震设防烈度为8度。

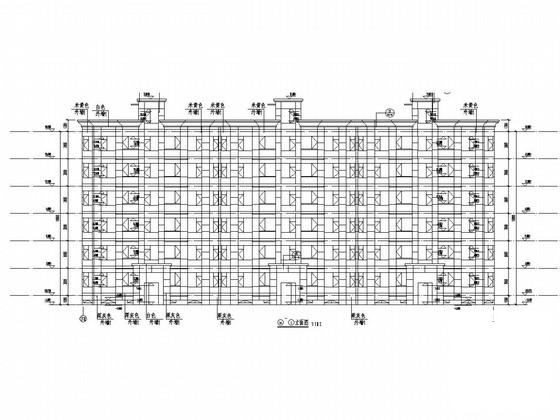

包括： 结构设计说明 ，基础图，梁配筋图，板配筋图，剪力墙布置图，建筑设计说明，建筑平面、立面、剖面图，构造详图， 楼梯详图 等共计30张图。

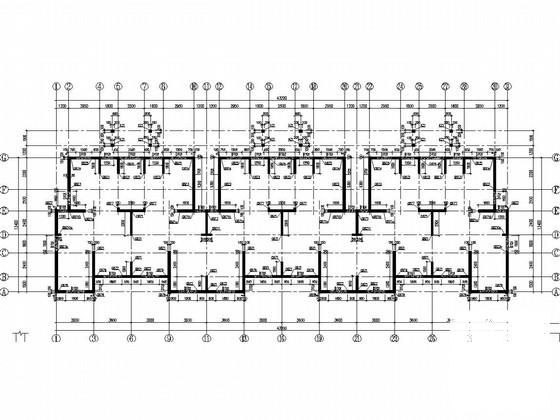

基础平面图

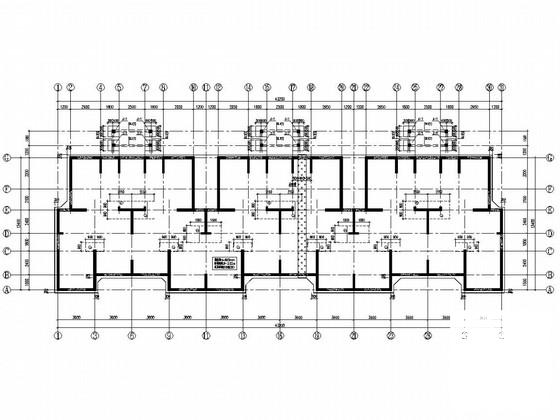

墙柱布置图

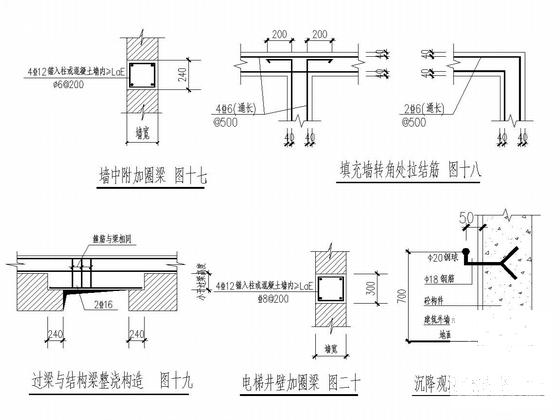

构造详图

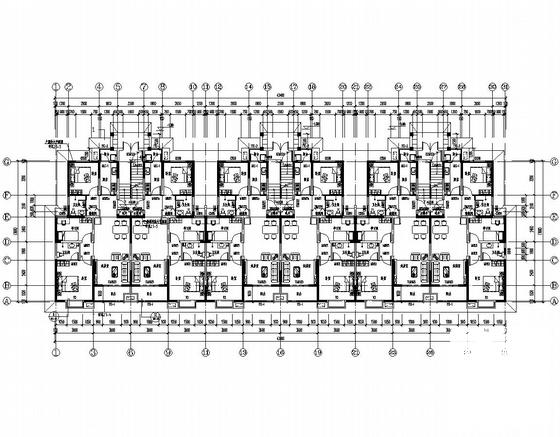

建筑平面图

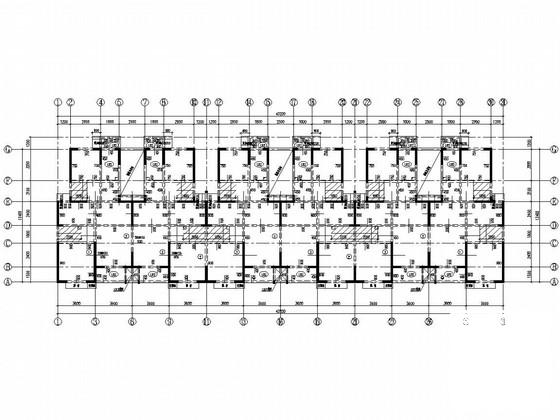

板配筋图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-3-2 21:49:30上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在结构设计专区发帖交流相关知识。
