一份7层快捷酒店给排水CAD施工图纸

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：宾馆,酒店
• 建筑高度类型：多层建筑
• 建筑地上层数：7层
• 图纸设计深度：施工图
• 参考图纸：20张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：废水系统,雨水系统
• 消防设计：雨淋系统
• 供水方式：市政供水
• 排水技术：重力排水
• 大样节点：卫生间
• 项目所在地：内蒙古

附件详情

• 设计说明
• 排水系统图
• 排污系统图
• 一层排水 平面布置图
• 二层排水平面布置图
• 三-五层排水平面布置图
• 六层排水平面布置图
• 七层排水平面布置图
• 客房排水大样图

附件详情

该资料为内蒙古某快捷酒店给排水施工图。该项目一共有7层楼，建筑用途为酒店。设计内容有：给水系统、排水系统、冷水系统、热水系统、 消防系统 。图中冷水给水管、热水管均采用PPR管材；排水管采用PVC-U管。
，共20张图。

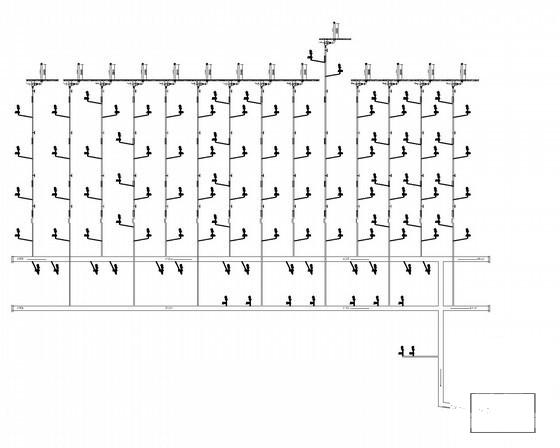

排水系统图

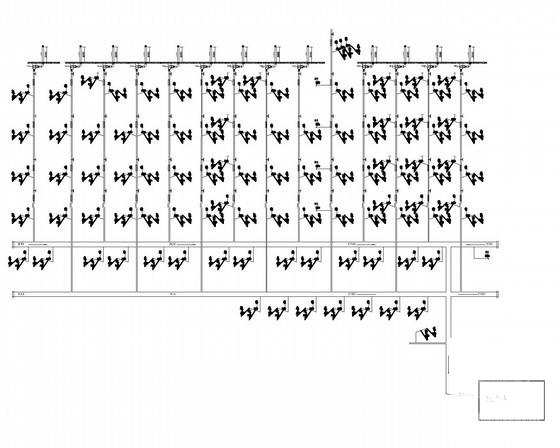

排污系统图

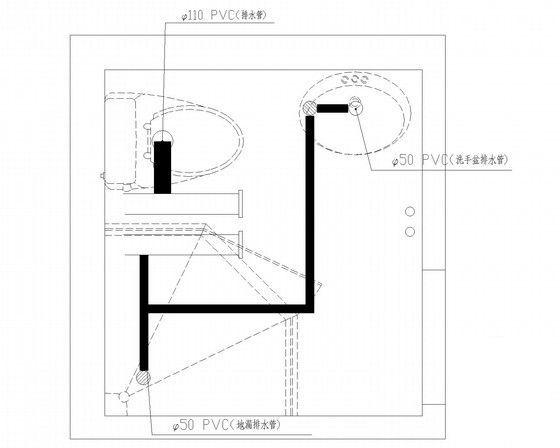

卫生间大样图

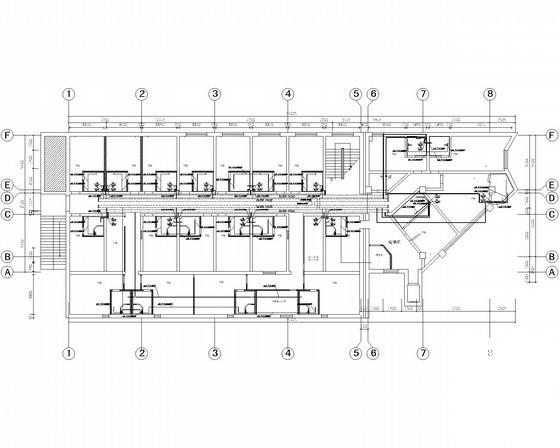

七层排水平面布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
