一份2层工人俱乐部维修改造工程给排水CAD施工图纸

[复制链接]

0

主题

0

帖子

1214

积分

超级版主

Rank: 8Rank: 8

积分
1214
发表于 2020-3-1 14:25:03 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:娱乐
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:3500平方米
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:13张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,灭火器配置系统
  • 供水设备:高位水箱,水泵站,稳压泵,水池
  • 供水方式:市政供水,无负压供水
  • 供水分区:无
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 消火栓用水量室外(L/S):20
  • 消火栓用水量室内(L/S):10
  • 大样节点:卫生间
  • 热水供应方式:开式热水供应

附件详情

  • 资料目录
  • 说明书
  • 施工说明
  • 给排水图例
  • 首层给排水及消防平面图
  • 二层给排水及消防平面图
  • 顶层给排水及消防平面图

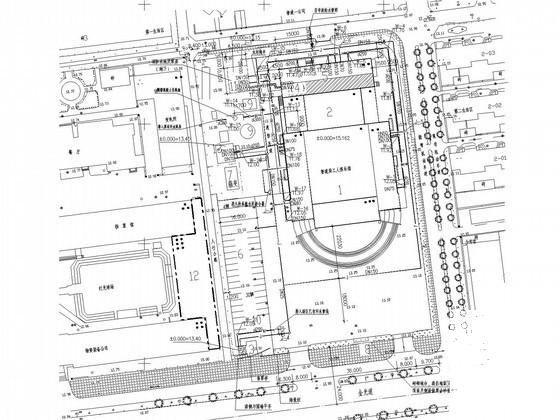

  • 给排水总平面图
  • 给水系统图
  • 排水系统图
  • 消火栓系统图
  • 卫生间详图

附件详情

该项目为工人俱乐部维修改造工程。该项目总占地面积为11000平米;建筑面积为3500平米。观众厅可容纳787座。俱乐部主体建筑为矩形平面,中间为一层,是观众厅和舞台部分,舞台屋架下皮标高为14.4米,观众厅屋架下皮标高为8.15米。舞台北侧为后台区,原为一层的砖混结构房屋,设有化妆间和卫生间。经改造为二层轻钢结构房屋,设有办公室及美工用房。舞台南侧为前厅即主门厅为两层通高,层高为6米。
设计范围:工人俱乐部室内的给排水系统、消防给水系统的设计。工人俱乐部室外给排水系统设计及室外 消防系统 设计。(不含场区雨水系统)
,共13张图。

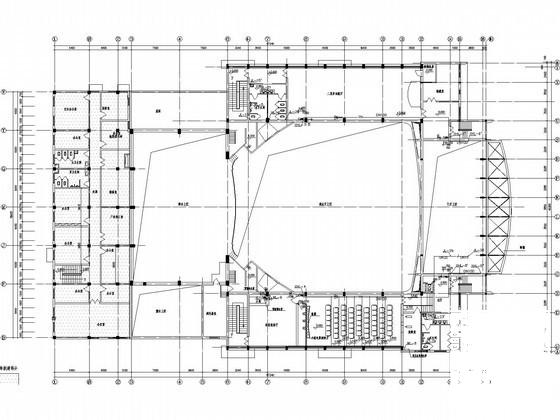

二层给排水及消防平面图

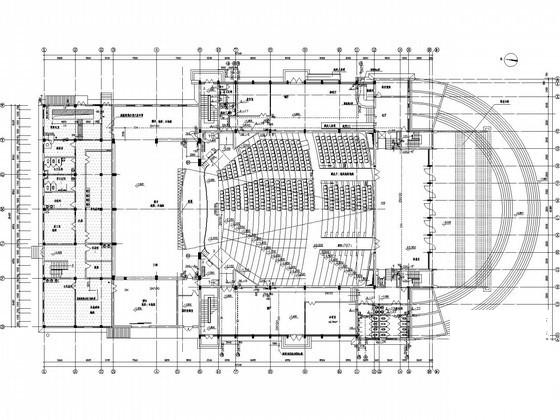

首层给排水及消防平面图

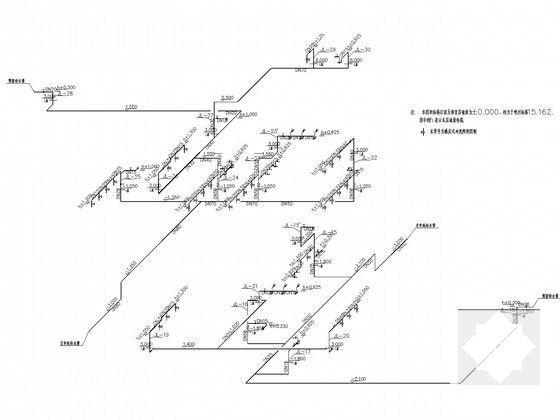

给水系统图

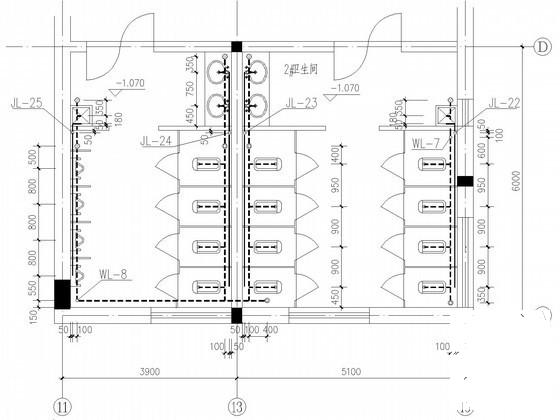

2#卫生间详图

给排水维修 - 1
第 1 张图
给排水维修 - 2
第 2 张图
给排水维修 - 3
第 3 张图
给排水维修 - 4
第 4 张图
给排水维修 - 5
第 5 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-3-1 14:25:03上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。

附件2099v11edc01eceee20ccedsc2.rar

1.02 MB

下载  售价: 100 积分    赚积分
