一份6层宿舍楼和食堂给排水CAD施工图纸（俱乐部）(卫生间大样图)

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅,娱乐,餐饮
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：7672.6平方米
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 参考图纸：22张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
• 供水设备：高位水箱,水泵站,水池
• 供水方式：市政供水,高位水箱供水
• 供水分区：无
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 雨水重现期：3年
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：15
• 特殊系统：太阳能热水系统
• 大样节点：卫生间
• 热水供应方式：集中热水供应
• 项目所在地：安徽

附件详情

• 给排水设计施工说明
• 目录
• 图例及材料表
• 一层卫生间大样图
• 标准卫生间大样图
• 给排水系统图
• 室内消火栓系统图
• 一层给排水平面图
• 二层给排水平面图
• 标准层给排水平面图
• 屋顶给排水平面图
• 建筑施工图设计 说明
• 建筑面层做法 总平面定位图
• 建筑节能专篇
• 门窗一览表
• 标准间卫生间大样
• 节点大样
• 一层平面图
• 二层平面图
• 三-六层平面图
• 屋面平面图
• 凸楼梯间平面图
• 立面图

附件详情

该项目位于安徽，为宿舍楼和食堂，共六层,一层为食堂，上面五层为宿舍。建筑高度19.20m，市政供水最低水压约0.28MPa。该项目多层公共建筑，建筑耐火等级地上二级。建筑设计使用年限50年；防水层设计使用年限10年，框架结构体系，抗震设防烈度为六度，建筑屋面防水等级为III级，该项目占地面积2237.6平米，建筑面积7672.6平米。建筑地上六层，一层为活动俱乐部，二～六层为厂区宿舍用房。
设计范围：该资料范围为建筑单体的室内给水、排水、消防灭火系统、热水系统设计。
，共22张图。

屋顶给排水平面图

一层卫生间大样图

室内消火栓系统图

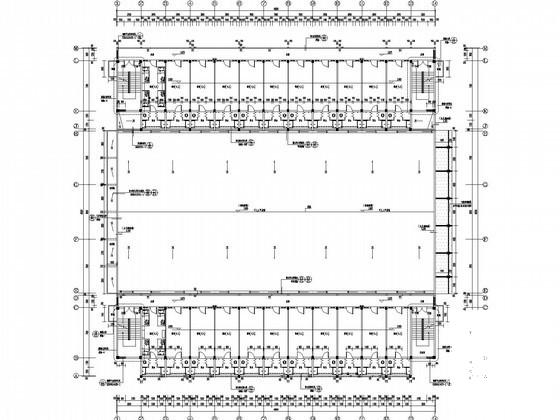

第 1 张图

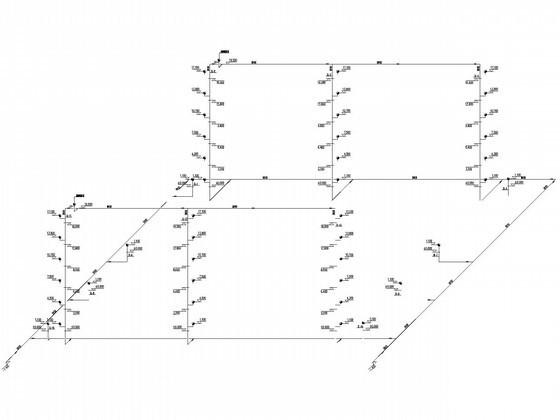

第 2 张图

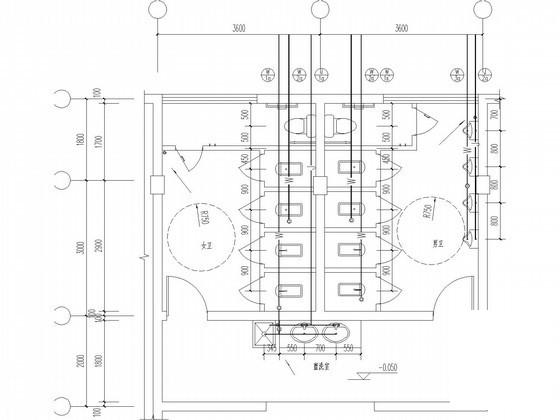

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
