一份医院23层住院大楼强电部分电气装修CAD图纸

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：医疗
• 建筑地上层数：23层
• 图纸设计深度：施工图
• 参考图纸：33张
• 设计年代：近代
• 负荷等级：二级
• 接地方式：TN-S
• 项目所在地：河南
• 强电设计：低压配电,电气照明

附件详情

• 1、 电气设计 说明
• 2、 配电箱系统 图
• 3、插座动力平面图
• 4、普通 照明平面图
• 5、应急照明平面图

附件详情

该附件是[郑州]某医院住院大楼强电部分电气装修图纸，总共33张。
本次电气设计是在装饰设计的基础上，进行开关、插座、及管线的设计。灯具的的配置及选型参见装饰施工图。配电箱的位置可以根据现场情况作适当调灯具的的配置及选型参见装饰施工图。配电箱的位置可以根据现场情况作适当调整，该资料依据原有建筑电气设计的分区，接合最新的防火分区进行照明分区供电。
电气设计主要包含配电系统设计、普通照明灯具布置、应急照明灯具布置、插座动力系统设计等。

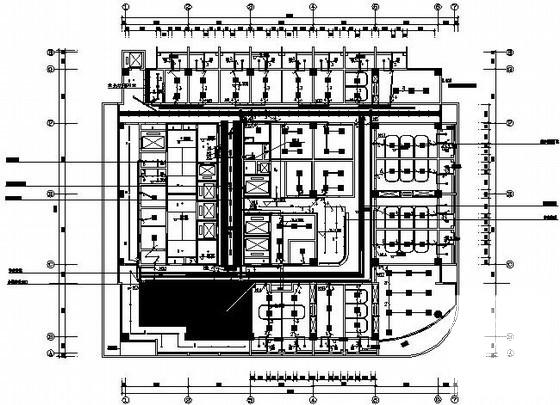

第 1 张图

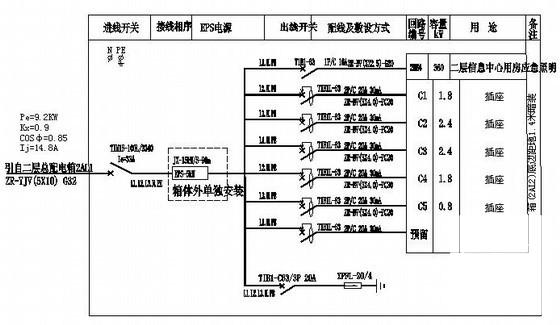

第 2 张图

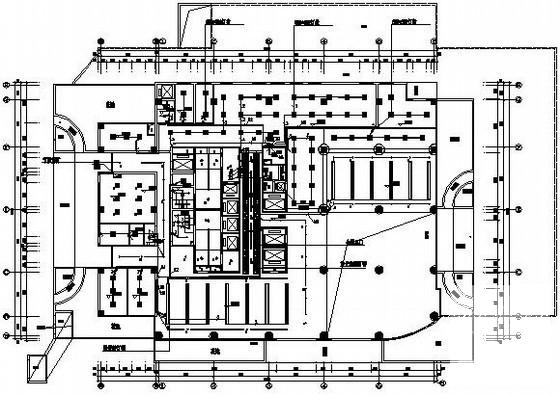

第 3 张图

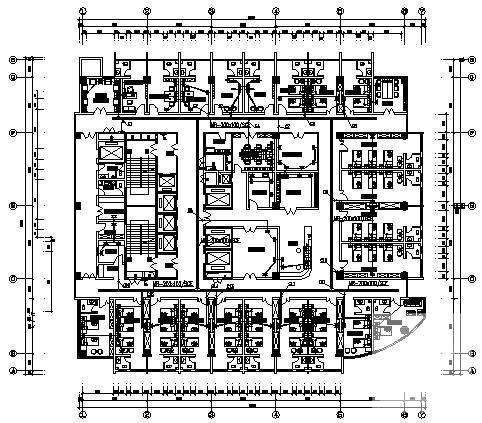

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-29 20:27:59上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在电气工程专区发帖交流相关知识。
