一份4栋六十年代房屋改造成商业建筑结构CAD施工图纸

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度：单层建筑
• 厂房建筑高度：单层厂房
• 地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：砌体结构, 钢结构
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 风压：0.30kN/平方米
• 参考图纸：10张
• 图纸年代：近代

本项目为1#~4#房屋改造加固工程。4栋楼均建造于上世纪六十年，总建筑面积约2225平方米。
1#楼为单层砖混结构，建筑总长33.64m，总宽17.54m，总建筑面积约为528.5平方米。
2#楼为砖混结构，局部两层，建筑总长56.18m，总宽13.84m，总建筑面积约为874平方米。
3#楼为单层钢结构，外围墙体采用普通烧结粘土砖砌筑，总长42.3m，总宽12.02m，总建筑面积约为509.5平方米。
4#楼为单层砖混结构，建筑总长27.84m，总宽11.24m，总建筑面积约为313平方米。
现业主拟将该建筑群改为商业建筑，该资料为对原结构进行补强和修复。

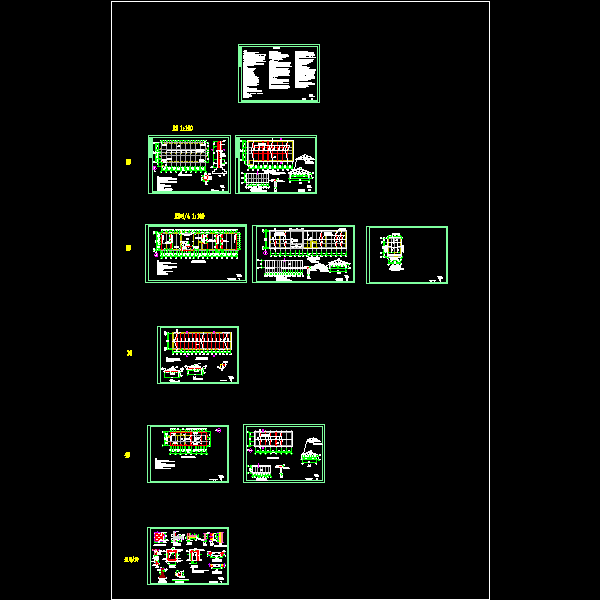

该资料包含：加固设计总说明，各栋墙体、砖柱加固平面布置图，檐口新增圈梁平面布置图，屋面层结构加固 ，钢筋网水泥砂浆面层加固墙体大样等共计10张图。
出图时间：2013年7月。
