一份22层五星级酒店暖通空调设计CAD施工图纸(风机盘管接管)

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：娱乐餐饮
• 建筑类型：高层建筑
• 建筑设计面积：31850.21平方米
• 建筑高度：90.45m
• 地上楼层：22
• 地下楼层：1
• 地下室：商业,其它
• 设计阶段：施工图设计
• 设计内容：空调,通风,采暖,制冷,水箱 ,机房,防火排烟
• 附件设计说明：有,设计参数,施工安装要求
• 空调系统：低温送风
• 冷热源：冷水空调
• 系统：一次泵变流量
• 采暖系统：低温热水地面辐射
• 参考图纸：20-50张

附件详情

• 采暖、通风、空调设计说明
• 主要设备材料表
• 图例
• 地暖干管平面图
• 地暖平面图
• 空调风系统平面图
• 空调水系统平面图
• 空调局部水系统平面图
• 通风平面图
• 水箱间采暖平面图
• 水箱间接管大样图
• 屋顶膨胀水箱接管系统图
• 间风机盘管接管大样图
• 空调机房流程图
• 水泵房接管平面图
• 板换接管大样
• 分、集水器大样图
• 循环水泵接管大样
• 机房空调系统图
• 机房地暖系统图
• 地暖系统图
• 空调水系统流程图
• 空调冷凝水系统图
• 正压送风系统原理图
• 排烟风机安装示意图

附件详情

此稿件为新疆喀什市某五星级酒店暖通空调设计施工图纸；总建筑面积31850.21平方米，地上22层，地下一层，建筑总高度为90.45m,地下一层为电气、设备用房及一些娱乐用房；一～三层为酒店辅助用房，四层以上为客房。
设计内容：本楼内的采暖系统、通风系统、空调系统和防排烟系统；其中负一层～三层设置地面敷设采暖系统；全楼设置空调系统。

图纸共47张。

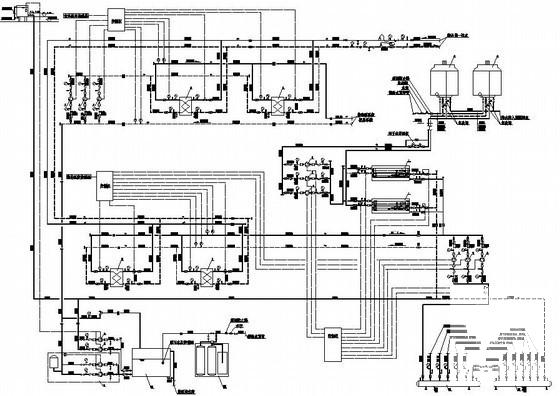

空调机房流程图

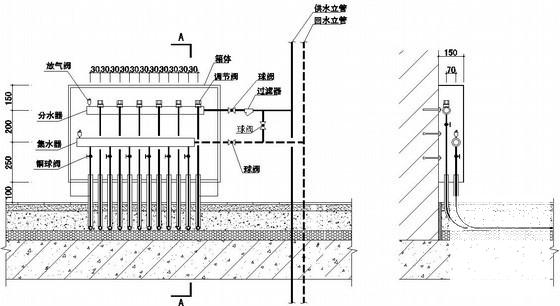

地面辐射采暖分、集水器安装示意图

机房地暖系统图

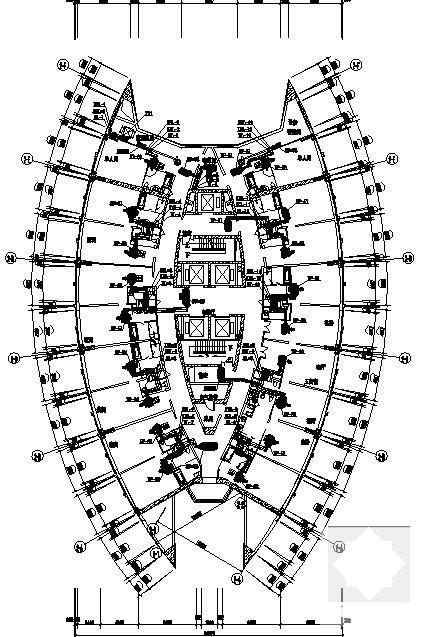

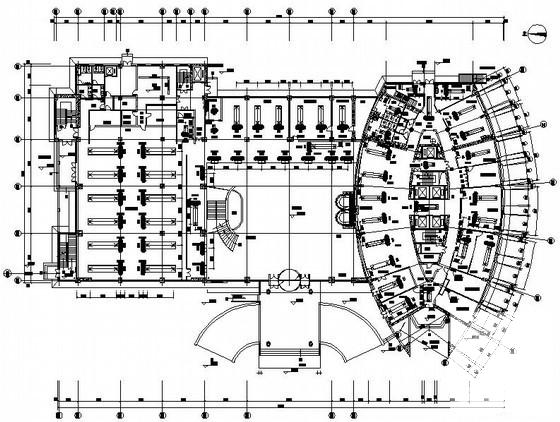

空调水系统平面图

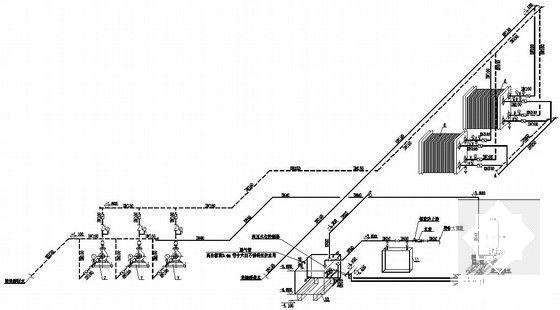

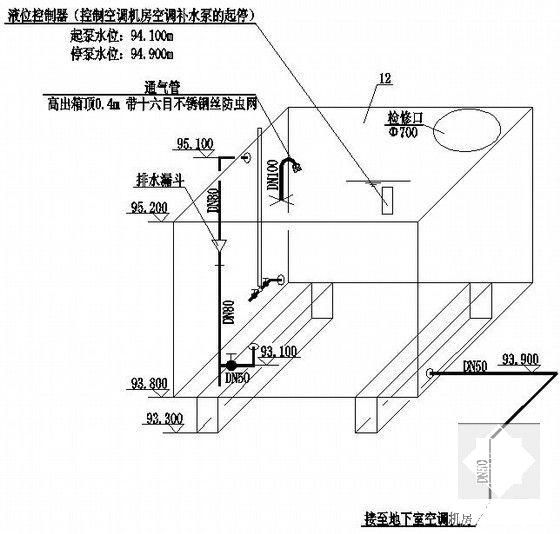

膨胀水箱接管系统图

板换水接管大样

屋面新风换气机剖面图

中庭排烟风机安装示意图

采暖单元入口安装剖面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
