4层教育科学研究院4层办公楼装修强电CAD图纸

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑地上层数：4层
• 参考图纸：15张
• 设计年代：近代
• 负荷等级：二级
• 接地方式：TN-S
• 强电 设计：应急电源,低压配电,电气照明,建筑物防雷,接地安全

附件详情

该项目为苏州某教育科学研究院四层办公楼装修工程，设计范围：电力配电系统； 照明系统 ；局部等电位系统等。

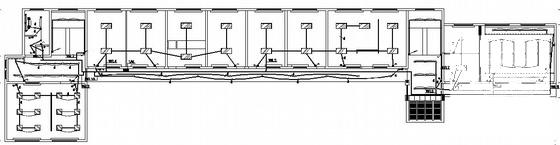

第 1 张图

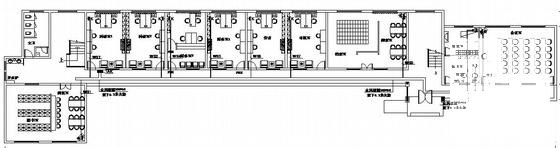

第 2 张图

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
