一份工业园区办公楼中央空调工程系统设计方案设计CAD图纸

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公,工业建筑
• 图纸设计深度：施工图
• 参考图纸：10张
• 设计内容：空调

附件详情

一、项目概要：
汽车工业园开发有限公司办公楼，建筑面积约2400m2...
二、冷热源：
本项目夏季设计冷负荷为140000W,冷源取自屋顶原有水冷冷水机组....
三、空调系统：
空调系统采用风机盘管+独立新风系统.送风方式为上送上回方式...
四、排风系统：
室内通过排气扇排入吊顶，再由外墙上的轴流风机排到室外,排风量取新风量的80%...

图纸共10张。

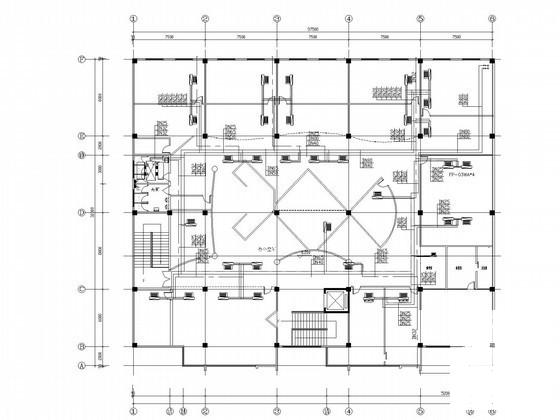

空调水系统平面图

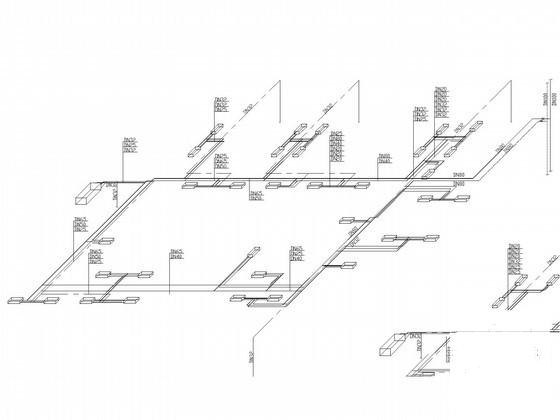

空调水系统轴测图

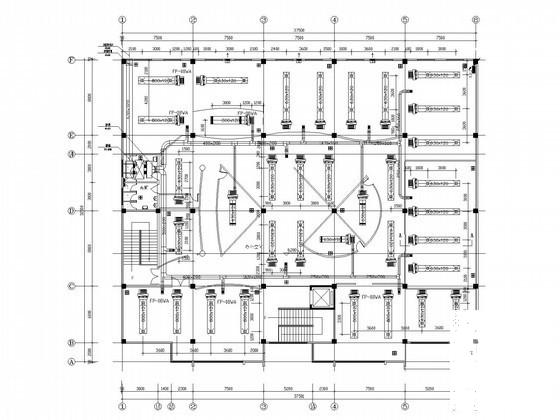

第 1 张图

第 2 张图

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
