该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源
-
附件设计说明：有
-
建筑类别：住宅
-
建筑高度类型：高层建筑
-
建筑地上层数：8层
-
建筑地下层数：1层
-
图纸设计深度：施工图
-
参考图纸：70张
-
设计年代：近代
-
设计内容：采暖
-
冷热源：锅炉
-
采暖系统：热水辐射
-
节点大样：集分水器
-
项目所在地：北京
附件详情
-
计施工说明
-
图例
-
管井及分集水器大样图
-
采暖平面图
-
住宅采暖系统图
附件详情
稿件为北京某住宅小区集中采暖设计全套施工图纸，著名设计院设计，内容较完整。小区分为两个地块，共13栋建筑，地上8层，地下1层。采用地板辐射采暖方式，空调系统为分体空调，本专业只配合电气及建筑专业预留电量和室外机位置。建筑面积热负荷指标为46W/m2，采暖热源来自本地块半地下车库锅炉房，其供回水温度为50/40°C。该项目住宅部分供暖系统均采用共用立管的分户独立系统形式。系统竖向为异程式,供回水立管设于公共管井内，立管顶端设自动排气装置，回水立管设平衡阀，立管通过分集水器与户内系统连接……
，图纸共70张。

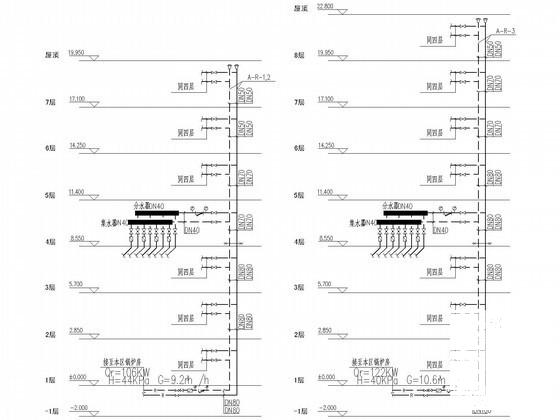

住宅采暖系统图

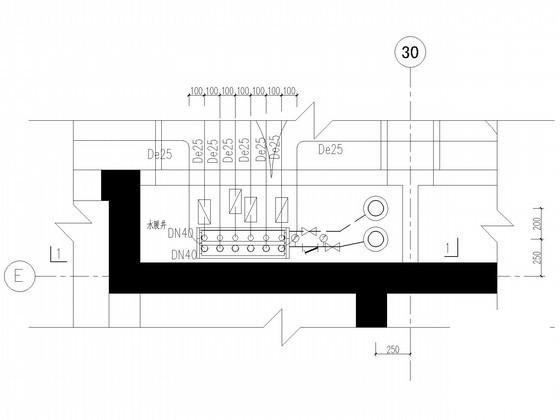

管井大样图

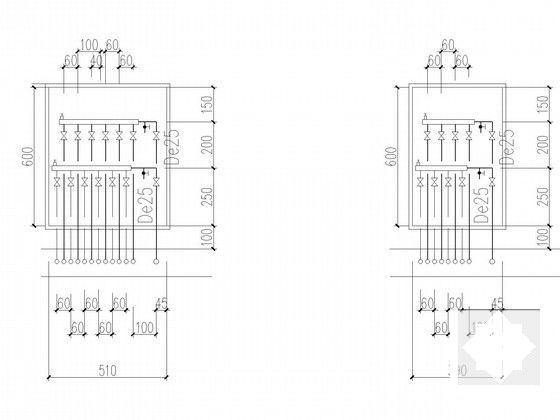

标准层集配装置详图

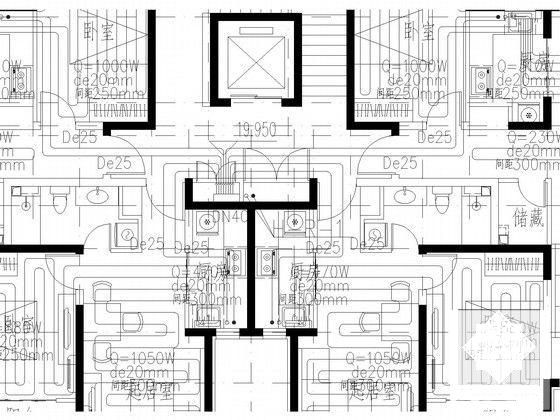

采暖管道布置大样

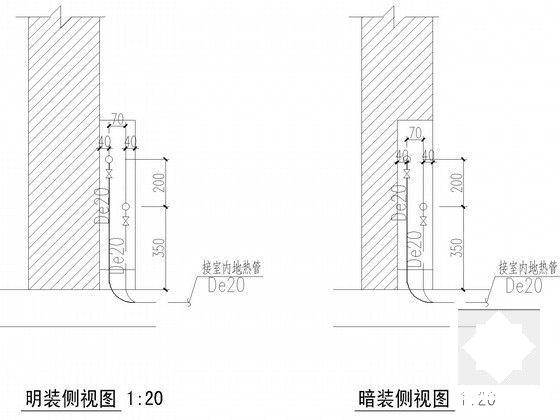

集水器大样图

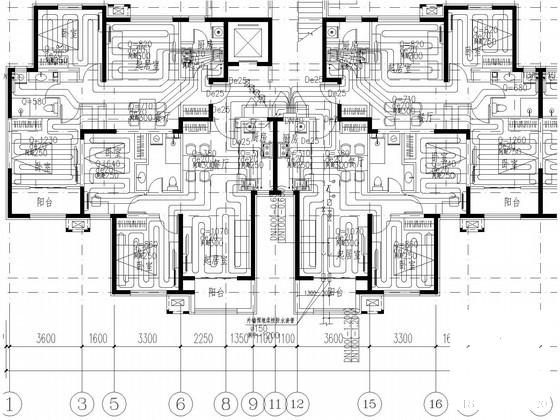

采暖平面图
第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图
第 6 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
