一份高档小区11层住宅楼采暖系统设计CAD施工图纸（高33米）

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：11层
• 图纸设计深度：施工图
• 参考图纸：19张
• 设计年代：近代
• 设计内容：采暖,冷热源
• 冷热源：市政热网
• 水系统：异程式
• 项目所在地：辽宁

附件详情

一、项目概要：
该项目为高档小区住宅楼暖通设计。地上十一层，总高度33m...
二、冷热源：
地热采暖热源及系统定压由集中供热系统换热处理后供给。采暖供回水温度为60℃/50℃,连续供暖...
三、采暖系统：
1.地热辐射采暖系统立管为异程式下供下回， 分户计量 。
2.地板辐射加热管道均采用(PE-RT)管材。
3.该项目采暖设计热负荷为316.8kW...

图纸共19张。

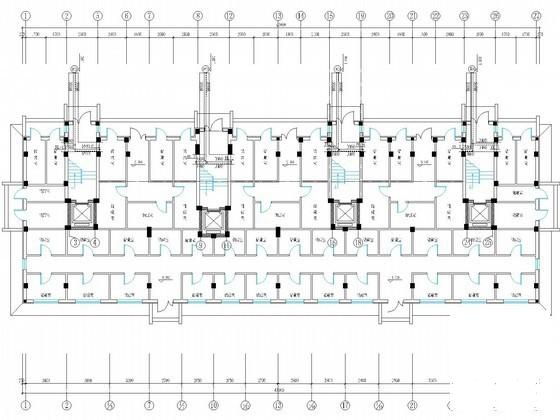

采暖干管、地沟平面图

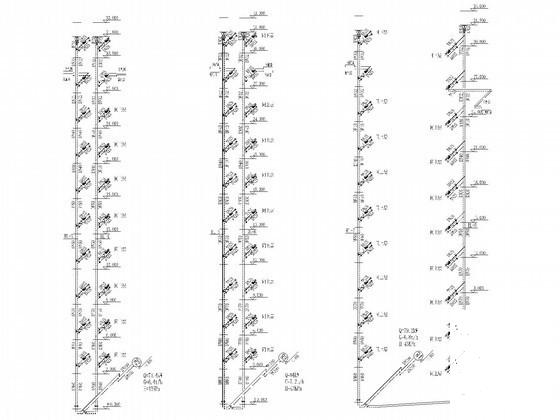

地热采暖系统图

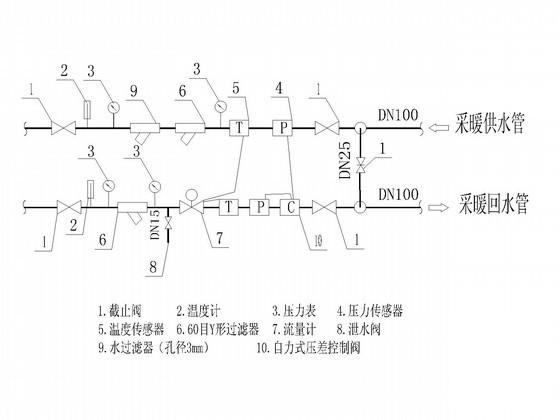

热水采暖系统热力入口（地沟、检查井内）安装

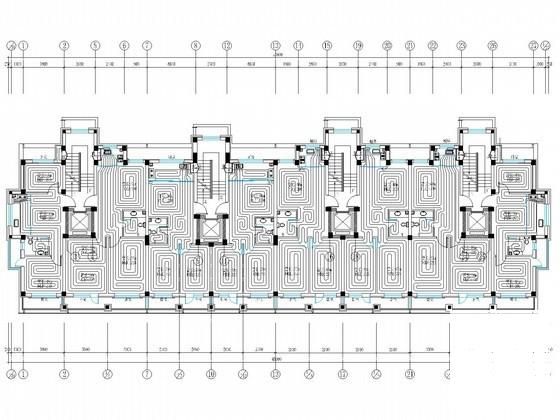

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
