[CAD]大学生活动中心框架结构设计图纸(平面布置图)

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育,文化
• 建筑高度类型：多层建筑
• 建筑地上层数：3层
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：筏形基础,桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.45kN/平方米
• 雪压：0.35kN/平方米
• 参考图纸：22张
• 设计年代：近代

附件详情

结构设计总说明、桩定位平面图、基础 平面布置图 、椭圆体弧线定位示意图、基础详图、柱定位平面图、椭圆体弧线柱定位配筋图、结构平面图、梁配筋平面图、屋面结构平面图、阁楼结构平面图、 节点详图 、 楼梯详图 、室外台阶详图共22张图纸。

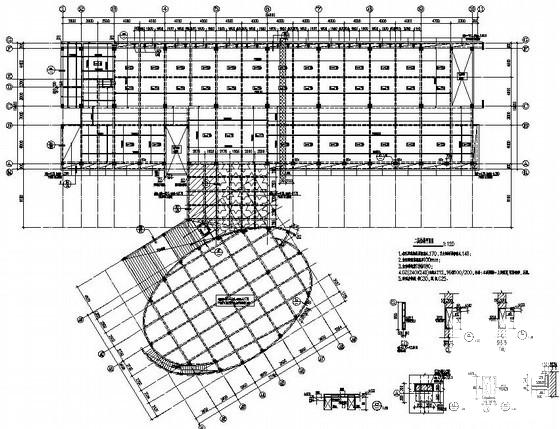

第 1 张图

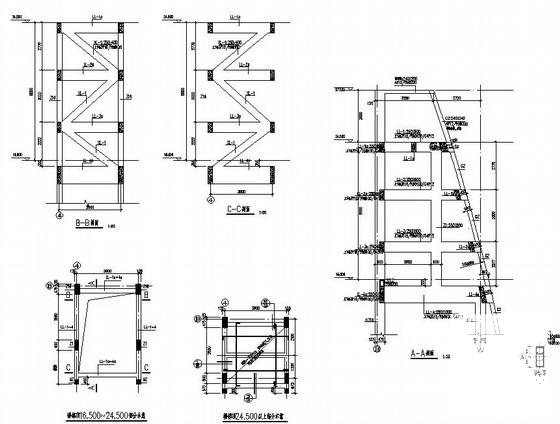

第 2 张图

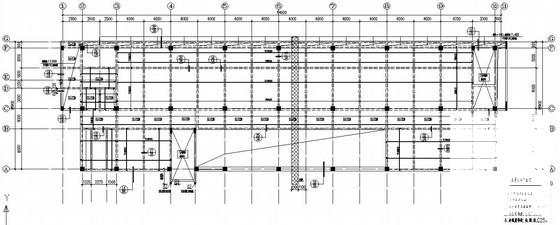

第 3 张图

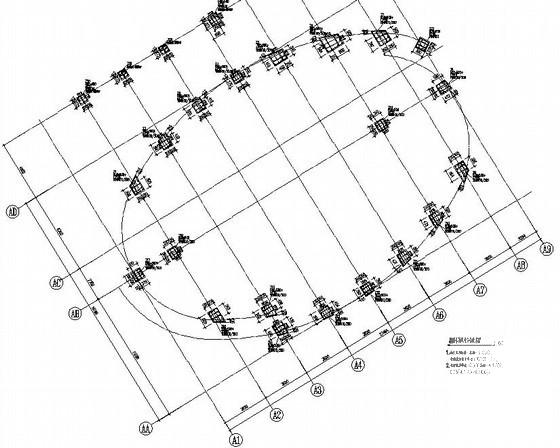

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
