一份29层筏形基础剪力墙住宅楼结构CAD施工图纸（7度抗震）

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：29层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：筏形基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：7度抗震
• 风压：0.45kN/平方米
• 雪压：0.5kN/平方米
• 地下室功能：车库
• 设计年代：近代

附件详情

地上29层地下二层剪力墙结构住宅。采用筏板基础，持力层为第 4 层(砾砂)，地基承载力特征值为fak=400KPa。抗震设防烈度7度。包括：结构设计总说明，剪力墙配筋说明，基础平面布置及配筋图， 节点详图 ，各层梁板配筋图，剪力墙 平面布置图 ，暗柱详图，外挡墙详图，风井详图等共计30张图纸

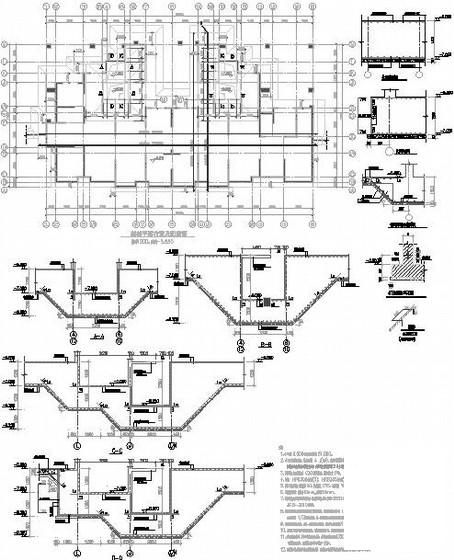

第 1 张图

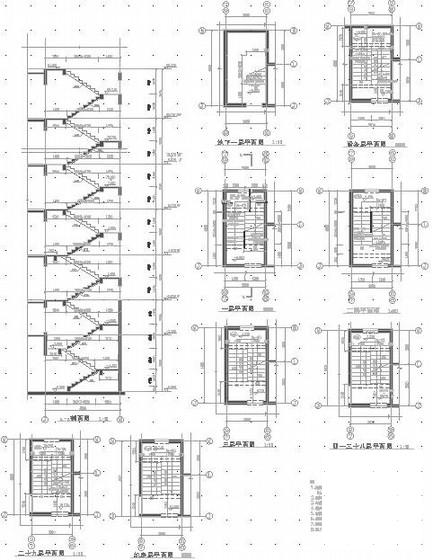

第 2 张图

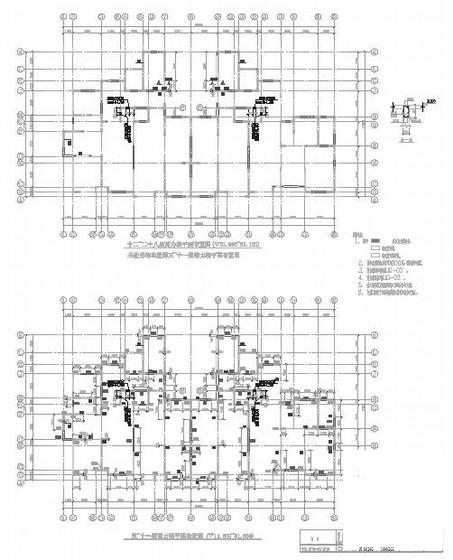

第 3 张图

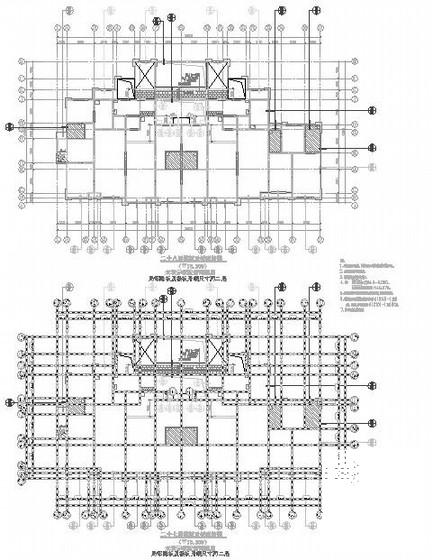

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
