两栋18层剪力墙结构住宅楼结构CAD施工图纸(dwg)(7度抗震)(筏形基础)

zhouxingxing

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度：高层建筑
• 地上层数：18层
• 地下层数：1层
• 图纸设计深度： 施工图
• 民用 建筑设计 使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：筏形基础
• 结构安全等级：二级
• 抗震设防烈度：7度抗震
• 风压：0.35kN/平方米
• 雪压：0.20kN/平方米
• 参考图纸：36张

简介：

本项目为安徽某小区的两栋高层住宅楼，地上18层，地下一层，上部结构体系为钢筋混凝土剪力墙结构，基础为筏板基础，7度设防。

该资料包含：结构设计说明、剪力墙、柱布置平面图、剪力墙、柱详图、梁配筋图、板结构 平面图 、楼梯结构图等共36张。

地下室底板配筋图

剪力墙 柱布置平面图

七~十八层板配筋图

十三~十八层梁配筋图

58#60#梁板.dwg

5860jc.dwg

5860sm.dwg

58施工图dwg_t3.dwg

喜迎门_58#_水施_t3.dwg

喜迎门电58.60施工图dwg_t3.dwg

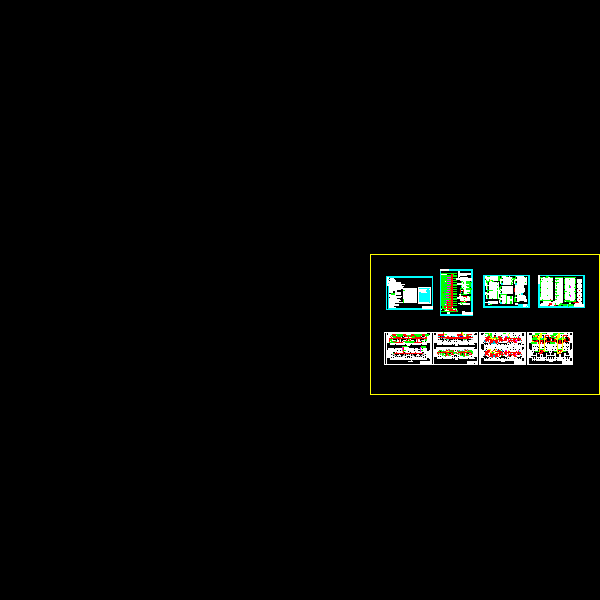

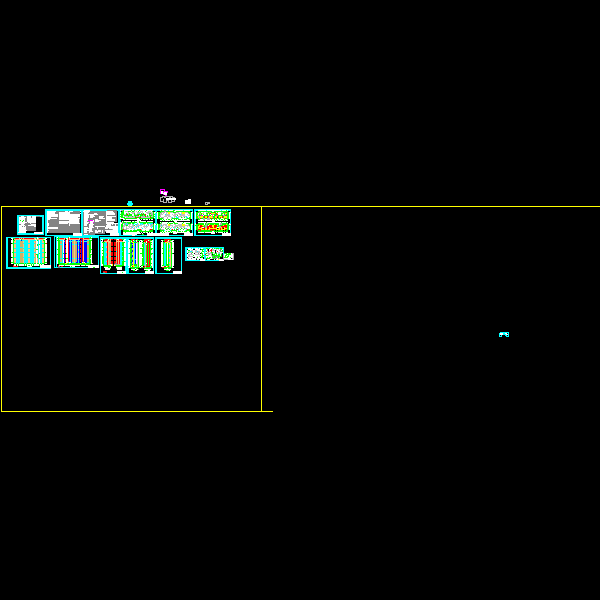

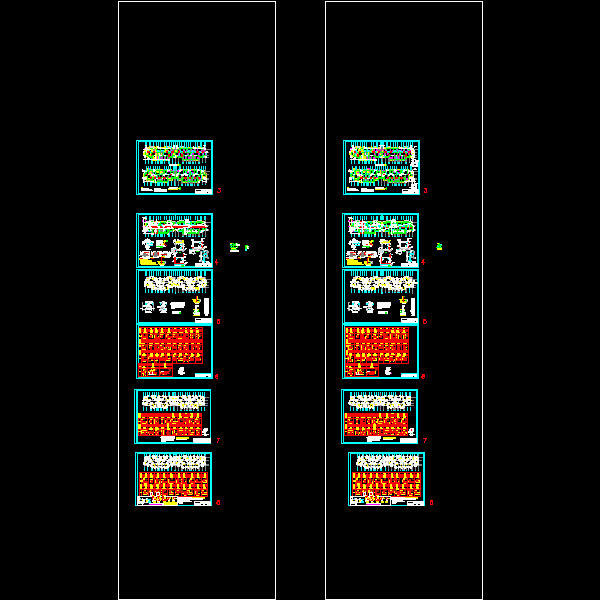

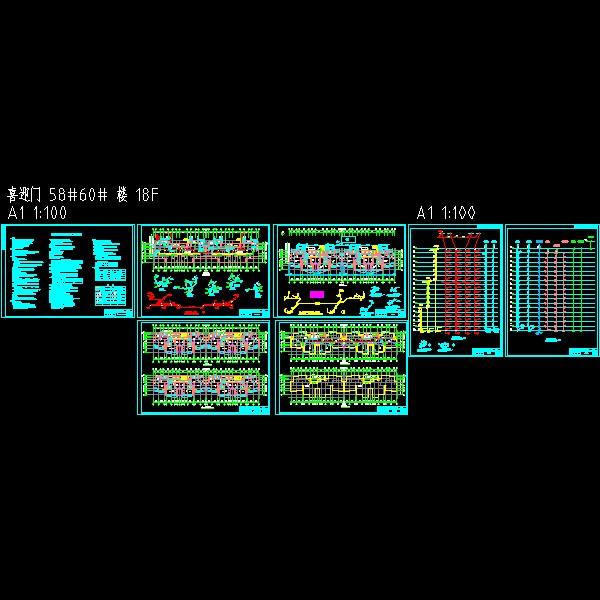

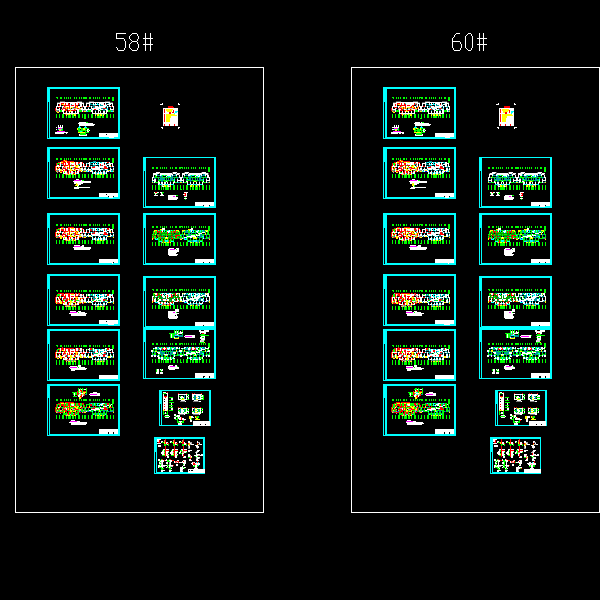

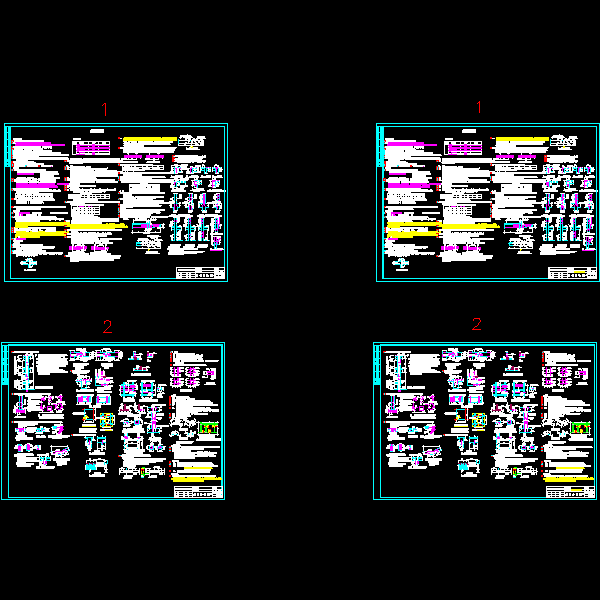

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
