一份12层桩基础框架住宅楼结构CAD施工图纸（7度抗震）

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：12层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 抗震设防烈度：7度抗震
• 风压：0.55kN/平方米
• 雪压：0.40kN/平方米
• 参考图纸：18张

附件详情

结构设计总说明、基桩 平面布置图 、基桩施工说明、梁平法施工图、结构模板及配筋平面图、柱平法施工图、柱平法施工图、机房层结构模板及配筋平面图、楼梯节点、节点详图共18张图纸。

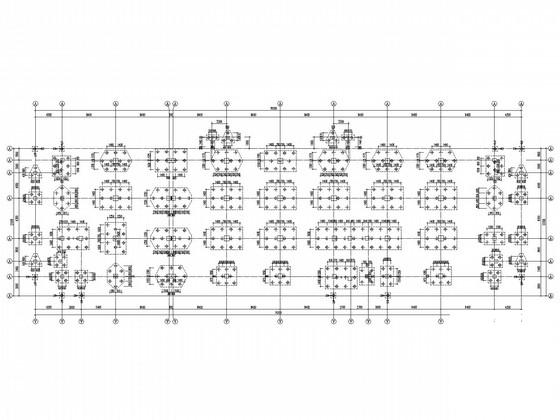

基桩平面布置图

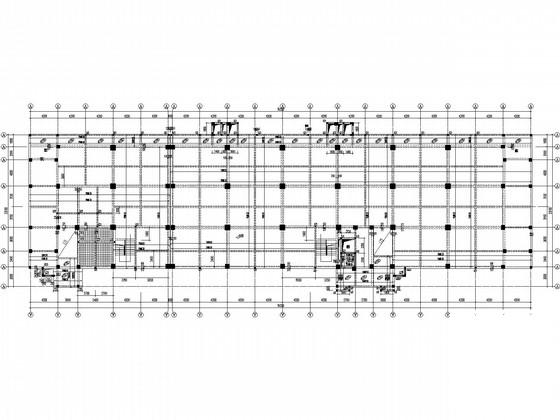

结构模板及配筋平面图

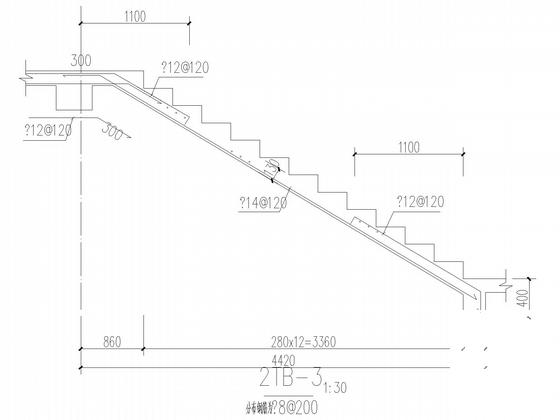

楼梯节点

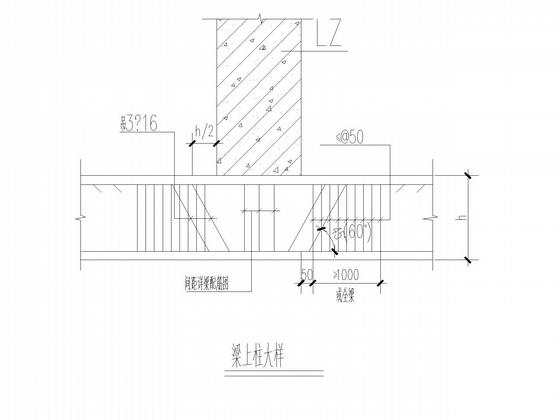

节点详图

梁平法施工图

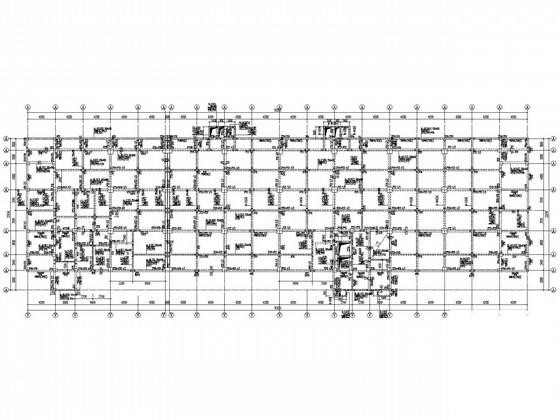

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

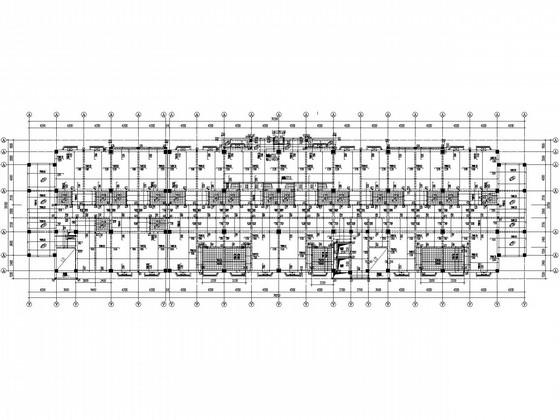

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
