小区2层别墅建筑dwg格式CAD施工图纸

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 别墅设计类别： 独栋别墅

• 建筑高度类型：多层建筑

• 建筑设计结构形式：砌体结构

• 图纸设计深度：施工图

• 项目所在地：北京

• 图纸设计风格：中式风格

• 图纸设计流派：新中式

• 图纸设计格式：天正建筑CAD 7.0,CAD2000

• 参考图纸：25张

• 建筑设计面积：389平方米

• 建筑高度：10.78m

• 地上层数：2层

• 设计效果图：无

附件详情

该资料为北京某小区二层别墅建筑方案图
工程建筑面积约为：389平方米、建筑设计结构形式为：砖混结构、层数为：2层、高度为：10.78米
这份参考资料包括构造做法及门窗表，建筑设计说明，各层平面图、剖面图、立面图、楼梯大样图，墙身 节点详图 。各层结构平面图、电气施工图、设施施工图等，共张25图纸
设计功能包括：客厅、厨房、卧室等。

2

3

4

第 1 张图

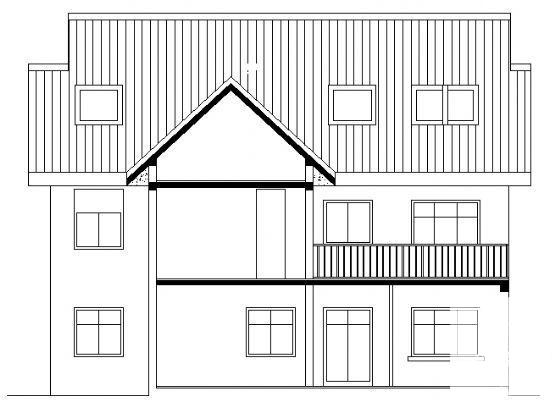

第 2 张图

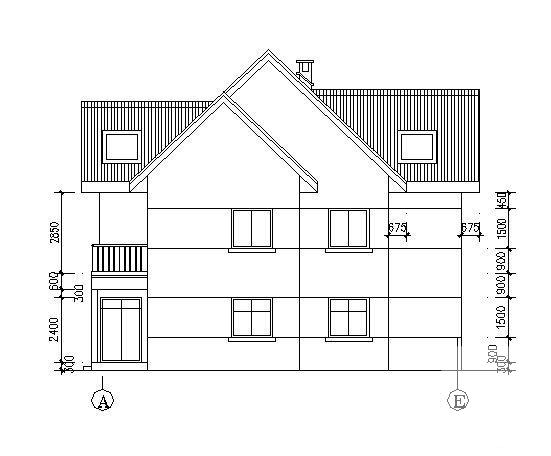

第 3 张图

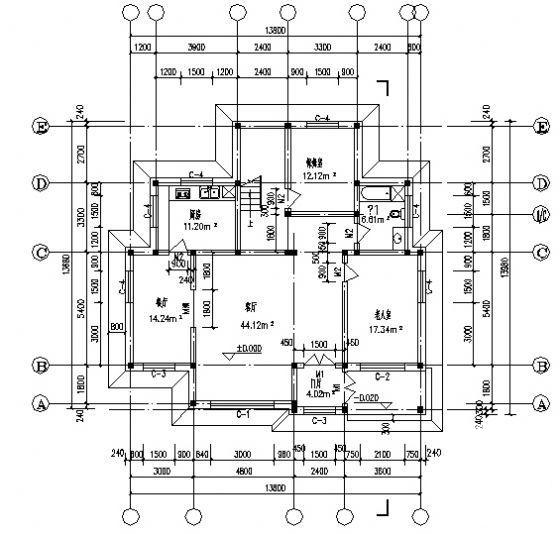

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-1-25 20:54:36上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在别墅建筑专区发帖交流相关知识。
