一份单层全钢结构厂房结构CAD施工图纸（6度抗震）(人工挖孔桩基础)

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度类型：单层建筑
• 厂房建筑高度类型：单层厂房
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：轻钢结构
• 基础形式 ：独立基础,桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 结构最大跨度：8.0m
• 抗震设防烈度：6度抗震
• 风压：0.368kN/平方米
• 雪压：0.50kN/平方米
• 参考图纸：18张
• 设计年代：近代

附件详情

本图纸为某全钢结构单层厂房，总工程面积为5844平方米，边柱梁顶标高为9.5m，板材车间的生产类别为丁类，该项目基础采用人工挖孔桩基础，局部采用钢筋混凝土柱下独立基础，6度抗震。
该资料包含：结构设计总说明、基础平面布置图、基础详图、预埋锚栓及桩位布置图、吊车梁 平面布置图 、檩条布置图、立面图、节点详图、爬梯详图等共18张图纸。
出图时间：近代.07

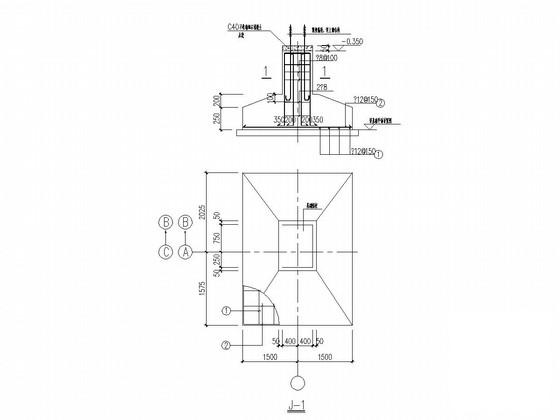

基础详图

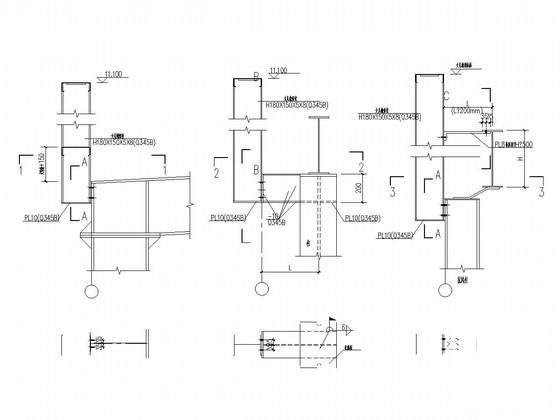

女儿墙节点详图

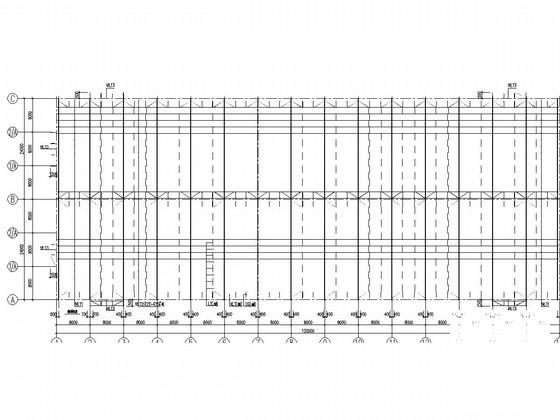

屋面檩条布置图

第 1 张图

第 2 张图

第 3 张图

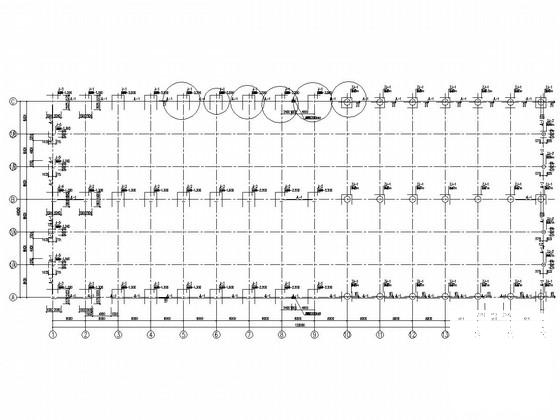

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
