跨江大桥门式框架桥塔过渡墩及基础施工图纸cad构造图

tiantianuu

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 使用性：公铁两用桥
• 行车道位置：中承式桥
• 承重构件受力情况：组合体系桥（斜拉桥、悬索桥）
• 使用年限：永久性桥
• 材料类型：预应力桥

该附件为： 跨江大桥桥塔过渡墩及基础工程施工图 ，格式为dwg，编制与，包含：桥塔基础 桥塔上部及桥塔附属 过渡墩及基础，推荐下载参考。

一、项目概要：

1. 桥塔是由上塔柱、下塔柱、下横梁、中横梁、上横梁、鞍室及弧形墙组成的门式框架结构。塔柱、下横梁、鞍室及弧形墙为普通钢筋混凝土结构，中横梁和上横梁为预应力混凝土结构。桥塔塔身采用C55混凝土。南北桥塔建筑设计结构形式相同，南桥塔高度为172.90m，北桥塔高度161.90m。南塔塔底标高为162.726m，北塔塔底标高为173.726。塔顶标高为335.626m，上横梁顶面标高为326.626m，中横梁顶面标高为228.726m，下横梁顶面标高为184.326m。
2. 上塔柱柱身采用梯形空心箱型截面。塔柱柱身在顺桥向为竖直，在横桥向的斜率为3/100。塔柱外侧顺桥向尺寸均为7.8m，内侧顺桥向尺寸为11.0m，横桥向尺寸均为6.0m。塔柱在顺桥向壁厚分别为1.2m、1.0m、2.0m，横桥向外侧壁厚分别为1.2m、1.0m、1.2m，内侧壁厚分别为1.4m、1.2m、1.4m，在靠近实体段和横梁附近设置加厚段。
3. 下塔柱柱身采用由直线和曲线组成的类梯形空心箱型截面，自上而下，横桥向宽度以3/100的斜率从6.0m递增至8.125m，顺桥向宽度也随之从11.0m递增。塔柱在顺桥向壁厚分别为1.2m，横桥向外侧壁厚分别为1.2m，内侧壁厚分别为1.4m。

二、编制依据：

1. 《公路悬索桥设计规范》（JTG-T D65-05-近代）
2. 《公路圬工桥涵设计规范》(JTG D61-近代)
3. 《公路桥涵地基与基础设计规范》(JTG D63-近代)
4. 《公路钢结构桥梁设计规范》(JTG D64-近代)
5. 《公路桥梁抗风设计规范》(JTG/T D60-01-近代)
6. 《公路桥涵施工技术规范》(JTG TF50-近代)
7. 《焊接结构用铸钢件》（GB/T 7659-近代）
8. 《一般工程用铸造碳钢件》（GB/T 11352-近代）
9. 《建筑基坑支护技术规程》（JGJ120-近代）

三、相关图片：







以下是该附件的部分文件列表：

文件名称	文件大小
S3-2-2-112 P5、P6桥塔指导性施工流程图.dwg	0.23 MB
S3-2-3-098~102 桥塔检修爬梯布置图及构造图.dwg	1.93 MB
S3-2-3-106~111 桥塔检修梯道平台构造图.dwg	0.52 MB
S3-2-3-103~105 P5、P6桥塔横梁内爬梯构造图.dwg	0.38 MB
S3-2-2-075~082 P5桥塔下横梁钢筋布置图.dwg	4.36 MB
S3-2-2-069~074 P5、P6桥塔上横梁钢筋布置图.dwg	2.24 MB
S3-2-2-056~058 P5、P6桥塔中横梁预应力钢束布置图.dwg	1.64 MB
人孔钢筋布置图.dwg	1.15 MB
S3-2-2-002~013 P5、P6桥塔一般构造图 V2(2017)(2017-05-12 14_10).dwg	1.42 MB
S3-2-2-054~055 P5、P6塔柱横隔板钢筋布置图.dwg	0.29 MB
S3-2-2-001 工程数量表.dwg	0.21 MB
0图纸目录.dwg	0.23 MB
S3-2-2-066~068 P5、P6桥塔上横梁预应力钢束布置图.dwg	1.57 MB
P5、P6桥塔横梁锚下加强及定位钢筋布置图.dwg	1.75 MB
TK_420_lxh.dwg	0.69 MB
S3-2-2-083~090 P6桥塔下横梁钢筋布置图.dwg	3.29 MB
S3-2-2-000 分册内容示意图.dwg	1.88 MB
S3-2-2-114~116 中横梁支座垫石及阻尼器垫石布置图、中横梁主桥竖向支座垫石构造及配筋图、中横梁主桥抗风支座垫石构造及配筋图.dwg	0.34 MB
S3-2-2-059~065 P5、P6桥塔中横梁钢筋布置图.dwg	0.79 MB
P5、P6桥塔鞍室及弧形墙钢筋布置图.dwg	1.97 MB
S3-2-2-014~053 桥塔塔柱钢筋布置图.dwg	6.66 MB
S3-2-2-002~013 P5、P6桥塔一般构造图 V2(2017).dwg	1.18 MB
S3-2-1-012 P5、P6桥塔承台预埋钢筋布置图（二）~（四）.dwg	2.73 MB
S3-2-1-000 图纸目录.dwg	2.39 MB
S3-2-1-011 P5、P6桥塔承台钢筋布置图.dwg	3.05 MB
S3-2-1-017-S3-2-1-018 P5、P6桥塔基础施工方案示意图 .dwg	1.57 MB
S3-2-1-010 P5、P6桥塔基础定位坐标表.dwg	1.46 MB
S3-2-1-004 郭家沱长江大桥P5、P6桥塔基础地质平面图.dwg	19.67 MB
S3-2-1-014 P5、P6桥塔防雷接地钢筋布置图.dwg	1.74 MB
桥位地形图.dwg	17.62 MB
TK_420_lxh.dwg	0.57 MB
S3-2-1-016 P5、P6桥塔边坡开挖立面布置图.dwg	1.74 MB
S3-2-1-001 桥塔基础数量汇总表.dwg	0.1 MB
桥位地形图-开挖边坡.dwg	17.45 MB
TQ_lxh.dwg	0.57 MB
S3-2-1-013 P5、P6桥塔承台冷却管布置图.dwg	0.13 MB
S3-2-1-005~S3-2-1-008 P5 P6桥塔基础地质剖面图、一般构造图.dwg	2.89 MB
S3-2-1-002 郭家沱大桥桥位平面图.dwg	19.6 MB
S3-2-1-015 P5、P6桥塔边坡开挖平面布置图.dwg	19.74 MB
S3-2-1-009 P5、P6桥塔承台桩基钢筋布置图.dwg	1.16 MB
S3-2-1-003 桥型总体布置图（2016.5.24）.dwg	2.4 MB
S3-2-1-012 P5、P6桥塔承台预埋钢筋布置图（一）.dwg	1.51 MB
S3-2-3-17 过渡墩横梁预应力束深埋锚套筒构造图.dwg	0.33 MB
S3-2-3-25 过渡墩支座垫石钢筋布置图.dwg	0.16 MB
S3-2-3-06~S3-2-3-11 过渡墩钢筋布置图.dwg	1.15 MB
S3-2-3-26 桥墩通风孔加强钢筋构造图.dwg	0.37 MB
S3-2-3-24 过渡墩挡块钢筋布置图.dwg	0.31 MB
S3-2-3-22~S3-2-3-23 过渡墩桩基钢筋布置图.dwg	0.13 MB
TK_420_lxh.dwg	0.69 MB
S3-2-3-18~S3-2-3-20 过渡墩横梁钢筋布置图.dwg	1.78 MB
S3-2-3-02 过渡墩基础定位坐标表.dwg	20.58 MB
S3-2-3-00 分册内容示意图.dwg	0.89 MB
000图纸目录.dwg	0.06 MB
S3-2-3-21 过渡墩承台钢筋布置图.dwg	0.99 MB
S3-2-3-04~S3-2-3-05 过渡墩及基础一般构造图.dwg	0.99 MB
S3-2-3-03 过渡墩墩位处地质剖面图.dwg	0.62 MB
S3-2-3-12~S3-2-3-16 过渡墩横梁预应力布置图 防崩钢筋及锚下加强钢筋布置图.dwg	0.74 MB
施工图设计说明(第三篇第二册第二分册）-桥塔上部及桥塔附属(2017-01-16 09_49).doc	6.8 MB
郭家沱长江大桥桥塔基础 施工图设计说明.doc	1.2 MB
施工图设计说明(第三篇 第二册 第三分册 过渡墩及基础）.doc	5.53 MB

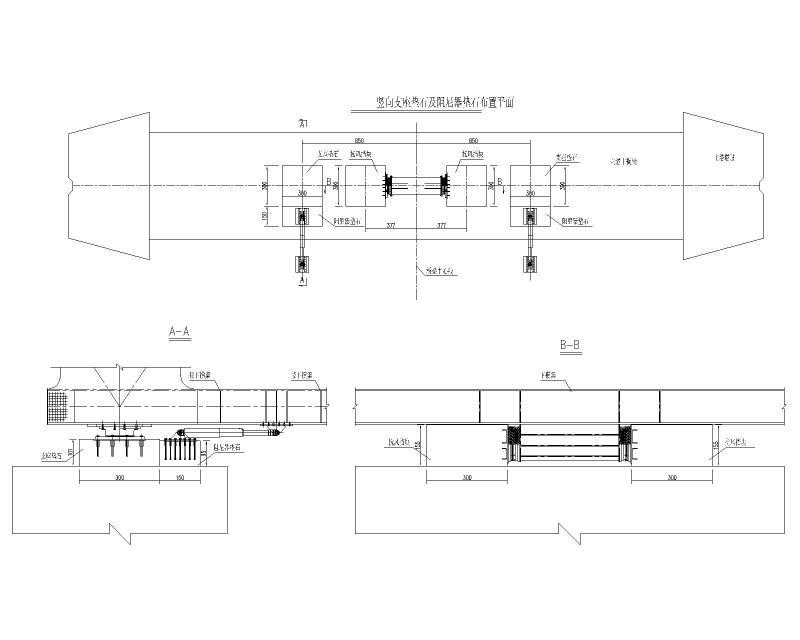

抗风支座垫石构造及配筋图

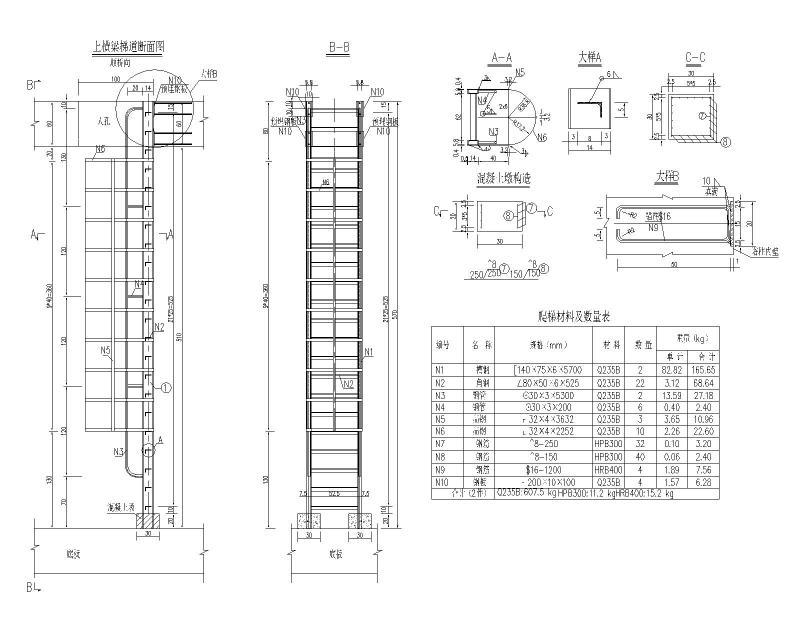

桥塔横梁内爬梯构造图

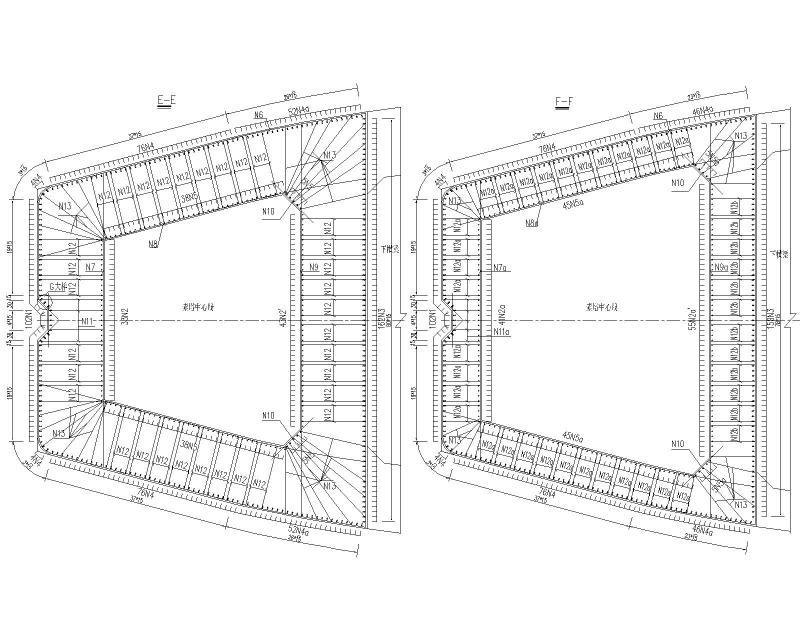

桥塔塔柱钢筋布置图

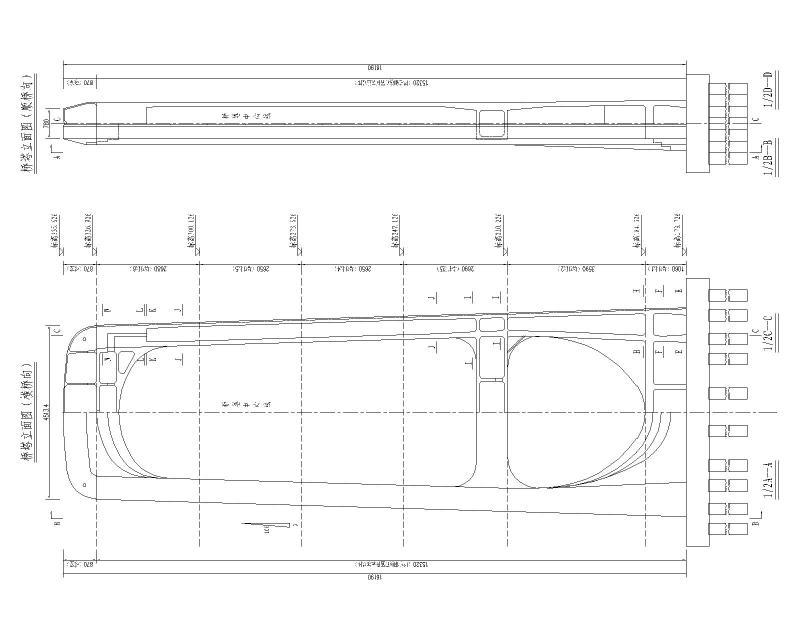

桥塔塔柱构造图

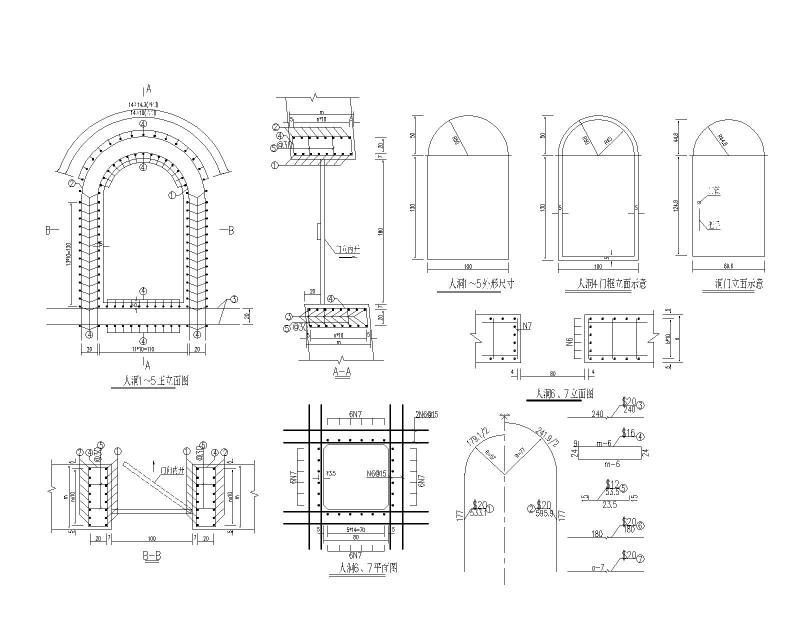

人孔钢筋布置图

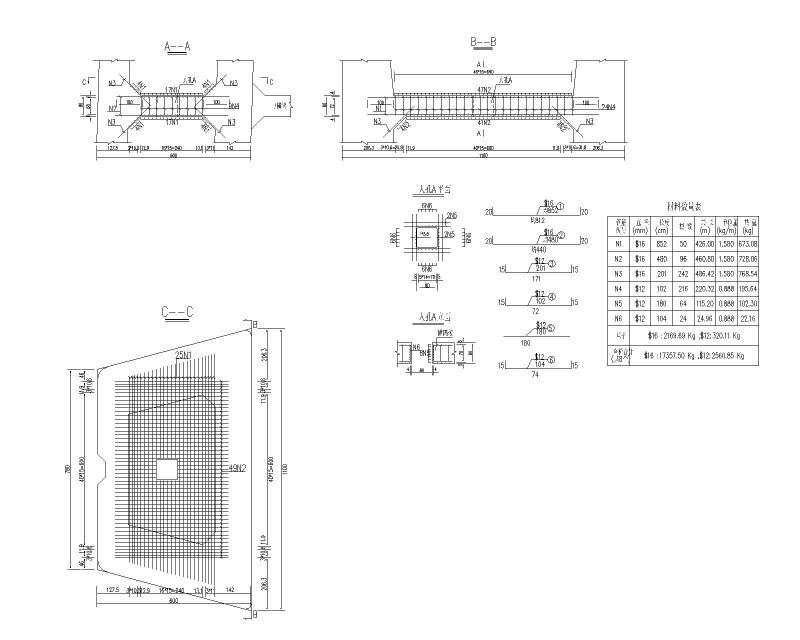

塔柱横隔板钢筋布置图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
